TURBOCHARGER OIL FEED PIPE

19

FUEL SYSTEM

14

REPAIR

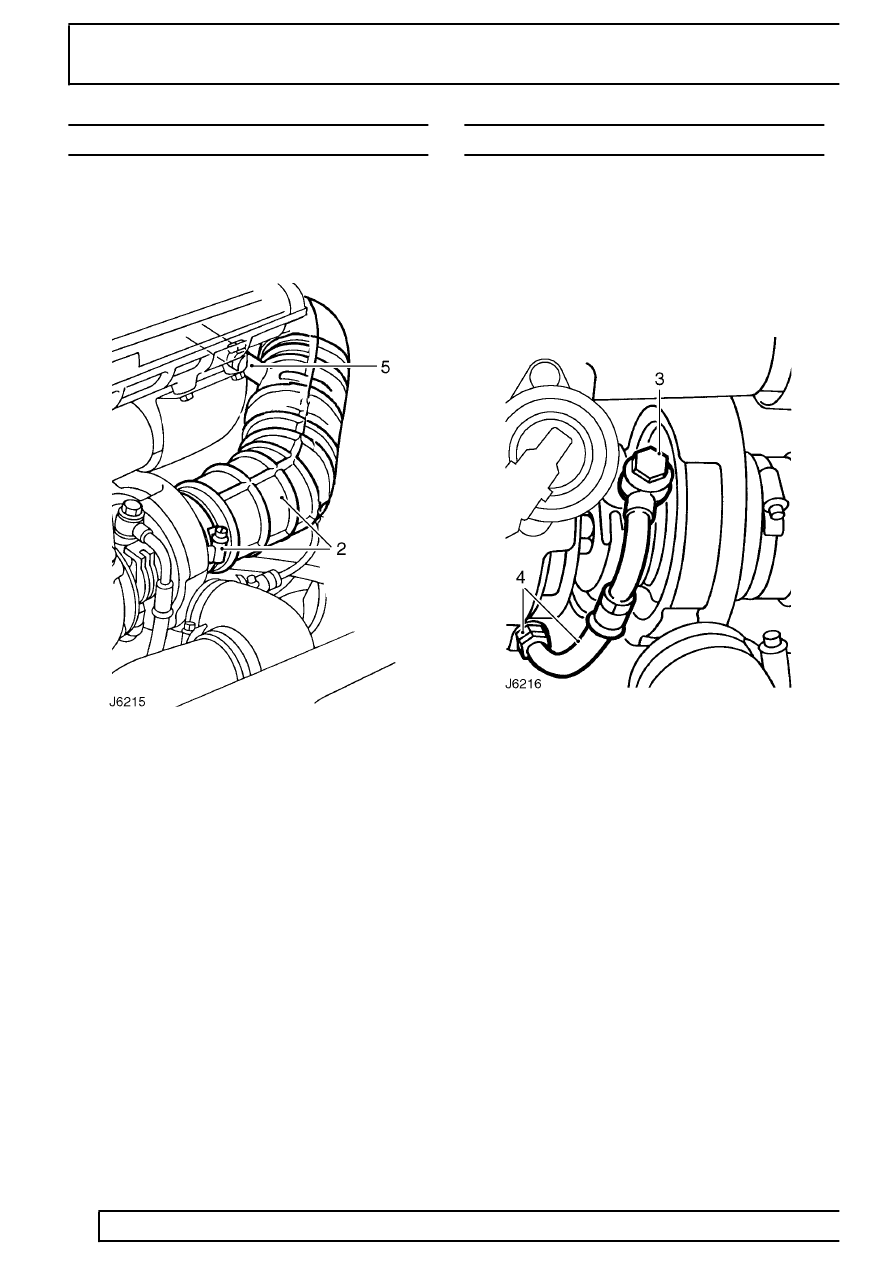

TURBOCHARGER INLET HOSE

Service repair no - 19.42.11

Remove

1. Disconnect battery.

2. Slacken retaining clip and disconnect intake

hose from turbocharger.

3. Slacken retaining clip and disconnect hose from

air cleaner.

4. If fitted, disconnect EGR modulator valve

vacuum spill pipe from inlet hose.

5. Slacken retaining clip and disconnect breather

valve hose from inlet hose.

6. Remove inlet hose.

Refit

7. Fit inlet hose to air cleaner.
8. Fit cyclone breather hose to inlet hose.
9. If applicable, fit vacuum spill pipe to inlet hose.

10. Fit inlet hose to turbocharger.
11. Reconnect battery.

TURBOCHARGER OIL FEED PIPE

Service repair no - 19.42.14

Remove

1. Disconnect battery.
2. Remove exhaust front pipe.

See MANIFOLD

AND EXHAUST SYSTEM, Repair, Exhaust
front pipe

3. Remove banjo bolt securing oil feed pipe to

turbocharger and discard 2 joint sealing
washers.

4. Unscrew union and remove feed pipe from

cylinder block.

5. Plug connections to prevent ingress of dirt.

Refit

6. Using new joint washer, fit oil feed pipe to

cylinder block. Tighten union connector to

25

Nm (18 lbf/ft).

7. Fit a new joint washer to both sides of banjo and

secure feed pipe to turbocharger. Tighten banjo
bolt to

20 Nm (15 lbf/ft).

8. Fit exhaust front pipe.

See MANIFOLD AND

EXHAUST SYSTEM, Repair, Exhaust front
pipe

9. Check/top-up engine oil level.

See SECTION

10, Maintenance, Under bonnet maintenance

10. Reconnect battery.
