THROTTLE PEDAL

FUEL SYSTEM

13

REPAIR

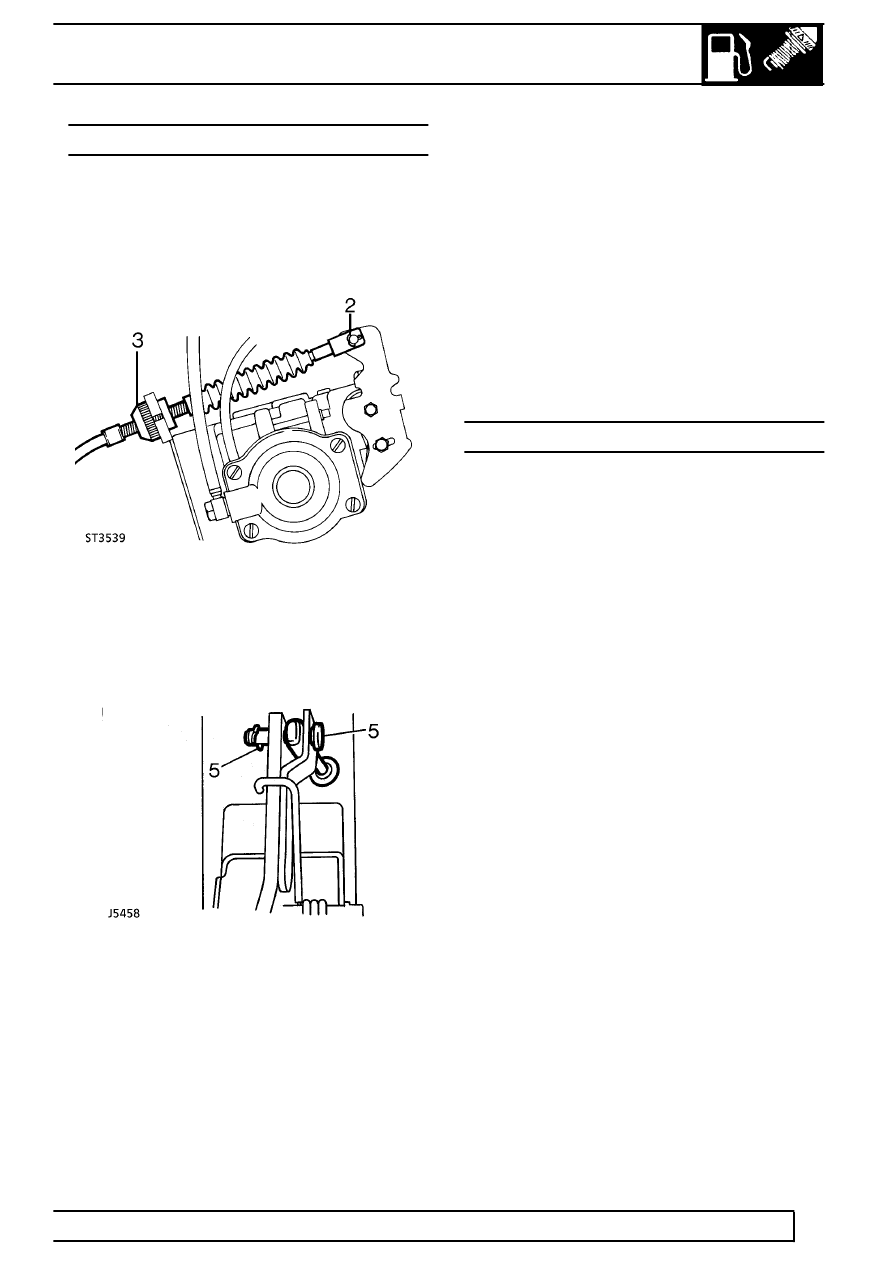

THROTTLE CABLE

Service repair no - 19.20.06

Remove

1. Disconnect battery.

2. Remove split pin and clevis pin securing throttle

cable to injector pump throttle lever .

3. Depress ferrule retaining tags, release ferrule

from abutment bracket and withdraw throttle
cable.

4. Release throttle cable from clip on bulkhead.
5. Remove pin and clevis pin securing throttle

cable to pedal lever.

6. Release grommet from bulkhead.
7. Withdraw throttle cable from engine

compartment.

Refit

8. Feed throttle cable through bulkhead from

engine compartment and fit grommet.

9. Secure throttle cable to pedal lever. Use new

split pin to secure clevis.

10. Secure throttle cable in bulkhead clip.
11. Guide throttle cable through abutment bracket

and fit ferrule.

12. Secure cable to injection pump throttle lever.

Use new split pin to secure clevis.

13. Adjust throttle cable.

See Adjustment,

Throttle cable

THROTTLE PEDAL

Service repair no - 19.20.01

Remove

1. Remove throttle cable from pedal.

See Throttle

cable

2. Remove 6 bolts securing throttle pedal assembly

to engine bulkhead.

3. Remove pedal assembly from footwell, complete

with trim retainer.

4. Release return spring from pedal lever.
5. Remove roll pin securing pivot shaft to pedal

assembly.

6. Withdraw pivot shaft and remove pedal from

mounting bracket.

7. Remove return spring from pedal boss.

Refit

8. Fit return spring to pedal boss.
9. Fit pedal to mounting bracket and locate return

spring.

10. Fit pivot shaft to pedal assembly and secure with

roll pin.

11. Locate return spring on pedal lever.
12. Secure throttle pedal assembly and trim retainer

to bulkhead. Tighten bolts to

9 Nm (7 lbf/ft).

13. Fit throttle cable to pedal.

See Throttle cable

14. Adjust pedal, if necessary.

See Adjustment,

Throttle pedal adjustment
