TURBOCHARGER OIL DRAIN PIPE

FUEL SYSTEM

15

REPAIR

TURBOCHARGER OIL DRAIN PIPE

Service repair no - 19.42.12

Remove

1. Disconnect battery.
2. Remove exhaust front pipe.

See MANIFOLD

AND EXHAUST SYSTEM, Repair, Exhaust
front pipe

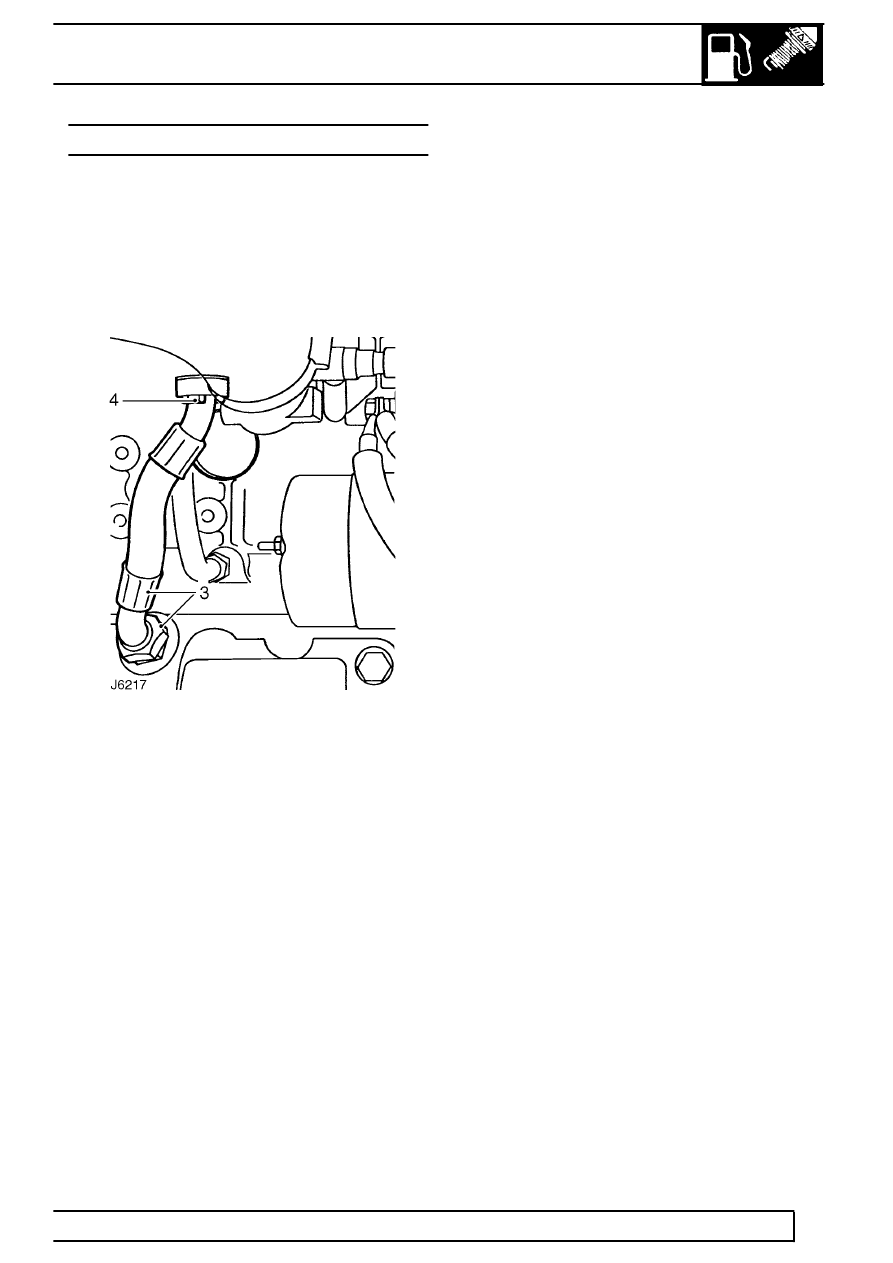

3. Unscrew union and disconnect oil drain pipe

from cylinder block.

4. Remove 2 bolts securing oil drain pipe to

turbocharger.

5. Remove drain pipe and discard gasket.
6. Plug connections to prevent ingress of dirt.

Refit

7. Ensure mating surfaces of oil pipe, turbocharger

and engine block are clean.

8. Using new gasket, fit oil drain pipe to

turbocharger. Tighten bolts to

25 Nm (18 lbf/ft).

9. Fit drain pipe to cylinder block and tighten union

connector to

38 Nm (28 lbf/ft).

10. Fit exhaust front pipe.

See MANIFOLD AND

EXHAUST SYSTEM, Repair, Exhaust front
pipe

11. Check/top-up engine oil level.

See SECTION

10, Maintenance, Under bonnet maintenance

12. Reconnect battery.
