INTERCOOLER

19

FUEL SYSTEM

16

REPAIR

INTERCOOLER

Service repair no - 19.42.15

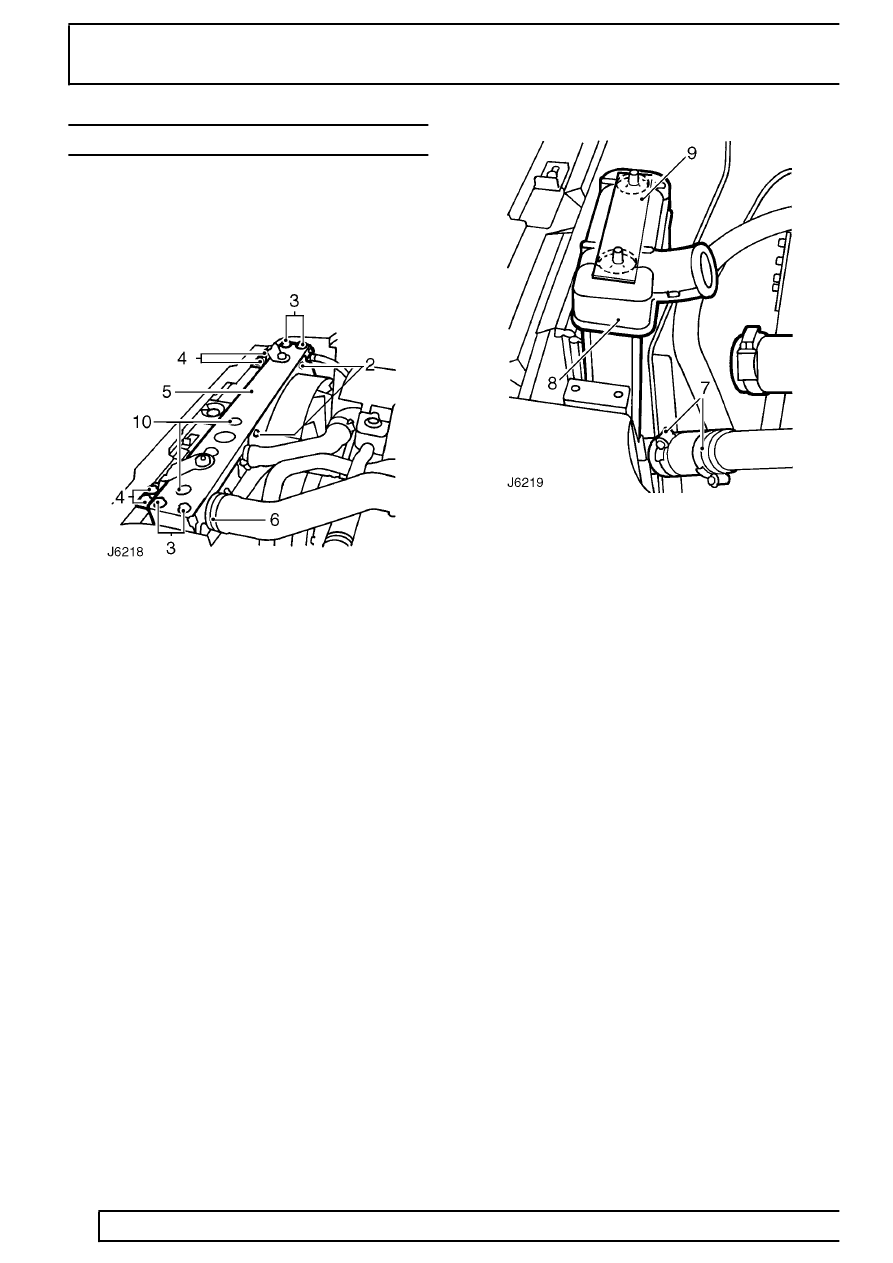

Remove

1. Disconnect battery.

2. Remove 2 nuts securing fan cowl to radiator top

cover.

3. Remove 4 bolts securing radiator top cover to

side covers.

4. Remove 2 bolts from both sides, securing

radiator top cover mounting brackets to bonnet
platform.

5. Detach radiator top cover, complete with

mounting brackets.

6. Slacken retaining clip and disconnect top hose

from intercooler.

7. Slacken 2 clips and disconnect bottom hose

from intercooler.

8. Manoeuvre intercooler upwards and remove

from vehicle.

9. Check condition of foam pads fitted to top and

bottom of intercooler and renew if necessary.

10. Check condition of intercooler locating grommets

in radiator top cover and renew if necessary.

Refit

11. Manoeuvre intercooler into position at LH side of

radiator.

12. Carefully lower intercooler and locate bottom

lugs into radiator bottom support frame.

13. Fit bottom and top hoses to intercooler.
14. Fit radiator top cover and secure mounting

brackets to bonnet platform.

15. Secure radiator top cover to side covers.
16. Fit fan cowl to top cover.
17. Reconnect battery.
