EGR VALVE MODULATOR

FUEL SYSTEM

17

REPAIR

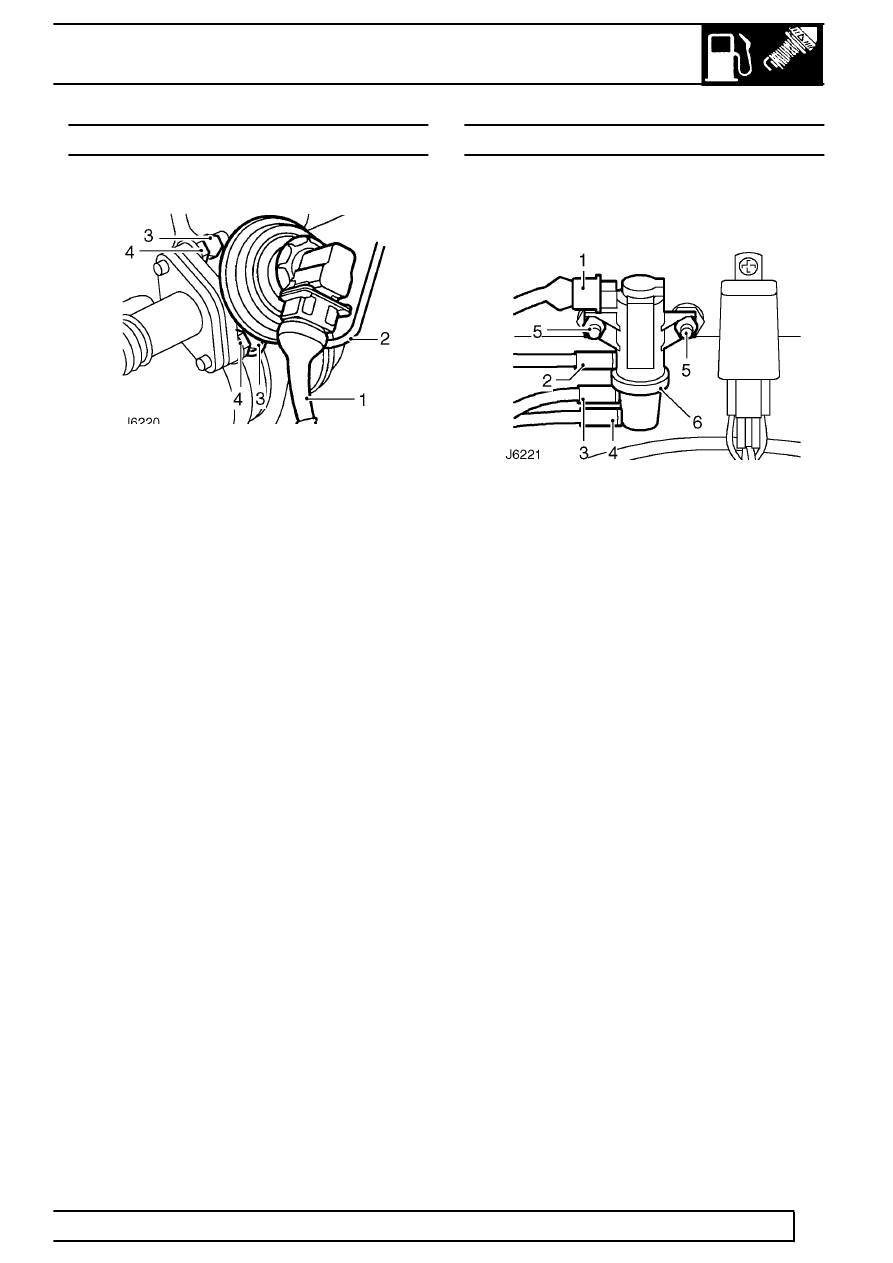

EGR VALVE

Service repair no - 17.45.01

Remove

1. Disconnect multi-plug from EGR valve.
2. Disconnect vacuum pipe from EGR valve.
3. Remove 2 Allen screws securing EGR valve to

exhaust manifold.

4. Remove 2 bolts securing air inlet delivery tube to

EGR valve.

5. Remove EGR valve and discard gaskets.

Refit

6. Clean mating faces of EGR valve and exhaust

manifold.

7. Position new gaskets and fit EGR valve to

delivery tube and exhaust manifold. Tighten
bolts to

25 Nm (18 lbf/ft).

8. Fit vacuum pipe and multi-plug to EGR valve.

EGR VALVE MODULATOR

Service repair no - 17.45.04

Remove

1. Disconnect multi-plug from modulator.
2. Disconnect spill pipe (green), modulator to air

cleaner hose.

3. Disconnect vacuum pipe (blue), modulator to

EGR valve.

4. Disconnect vacuum pipe (white), modulator to

brake servo pipe.

5. Unscrew 2 nuts securing modulator to flexible

mountings.

6. Remove modulator.

Refit

7. Fit modulator to flexible mountings and tighten

nuts to

8 Nm (6 lbf/ft).

8. Fit modulator pipes, ensuring they are connected

to correct ports.

9. Connect modulator multi-plug.
