EGR CONTROL UNIT

19

FUEL SYSTEM

18

REPAIR

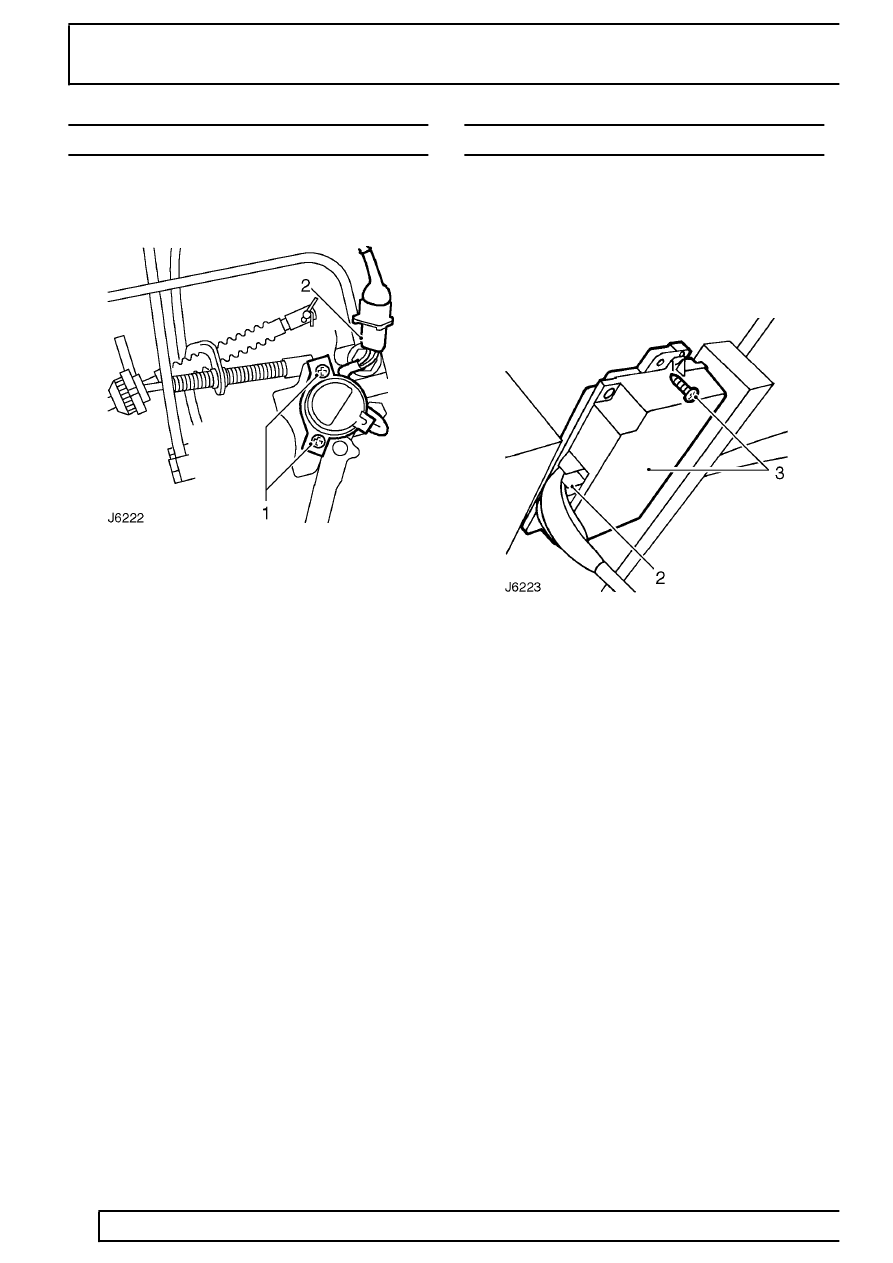

EGR THROTTLE POSITION SENSOR

Service repair no - 17.45.08

Remove

1. Remove 2 screws securing throttle position

sensor mounting plate to injection pump.

2. Disconnect sensor multi-plug.
3. Remove sensor assembly.

Refit

4. Position sensor assembly on injection pump and

secure with screws.

5. Connect multi-plug.
6. Adjust sensor

See Adjustment, EGR throttle

sensor

EGR CONTROL UNIT

Service repair no - 17.45.07

Remove

1. Raise centre seat, or cubby box

See CHASSIS

AND BODY, Repair, Cubby box to gain access
to EGR control unit harness.

2. Disconnect control unit multi-plug and remove

centre seat or cubby box.

3. Remove 4 screws and detach control unit from

seat or cubby box base.

Refit

4. Secure EGR control unit to base of centre seat

or cubby box.

5. Position centre seat or cubby box and connect

control unit multi-plug.

6. Fit centre seat, or cubby box.

See CHASSIS

AND BODY, Repair, Cubby box
