REAR UNDERTRAY

76

CHASSIS AND BODY

38

REPAIR

Refit

12. If applicable, fit acoustic pad to undertray.
13. Fit undertray in position, ensuring flanges are

correctly located in rear undertray.

14. Secure undertray to chassis front crossmember,

bump stops and rear undertray. Tighten fixings
to

14 Nm (10 lbf/ft).

15. Fit propeller shaft to front axle and tighten nuts

to 47 Nm (35 lbf/ft).

16. Raise ramp to remove chassis support.
17. Lower ramp.

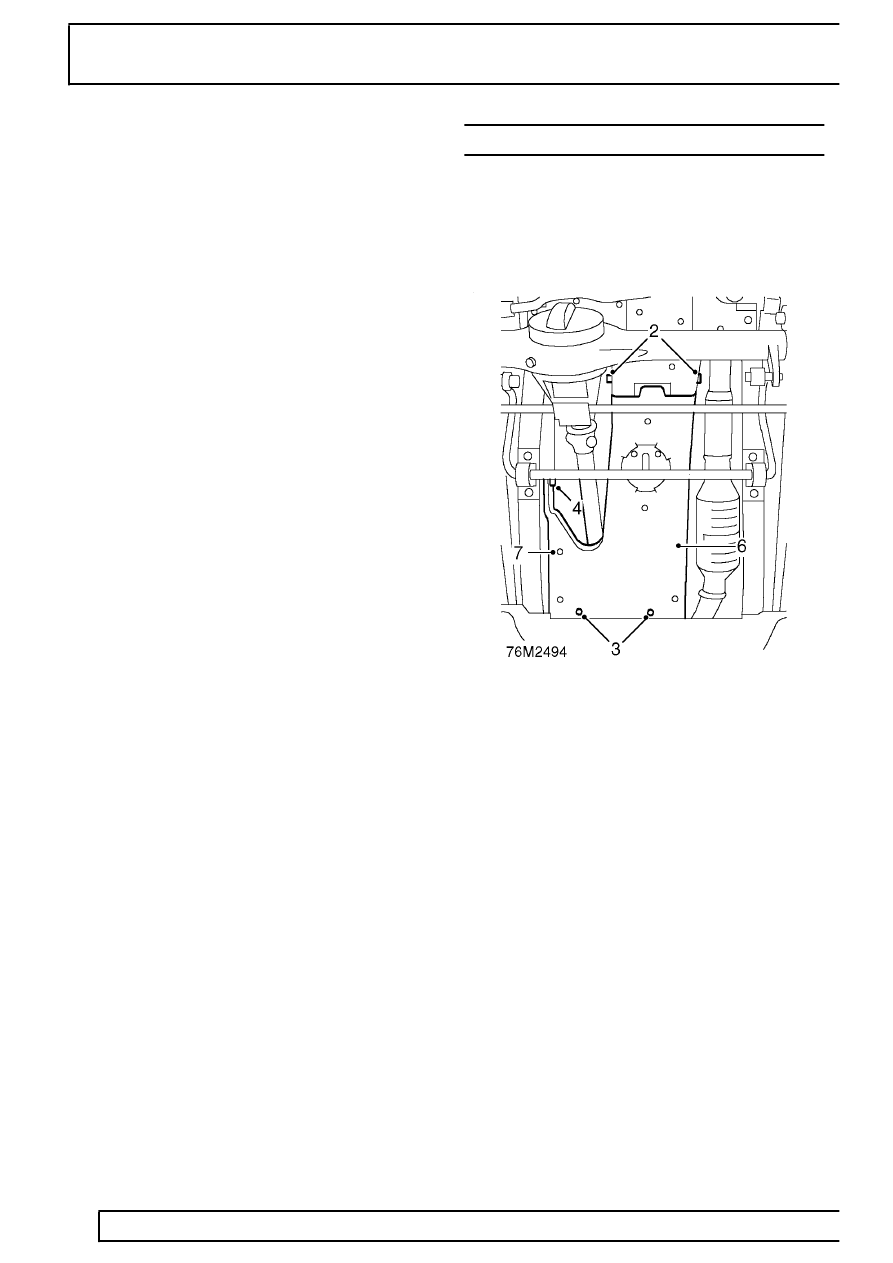

REAR UNDERTRAY

Service repair no - 76.11.80 - Rear undertray
Service repair no - 76.11.82 - Acoustic pad

Remove

1. Raise vehicle on ramp.

2. Remove 2 bolts securing sides of undertray to

front undertray.

3. Remove 2 bolts securing rear undertray to

chassis crossmember brackets.

4. Remove bolt securing undertray to RH side of

chassis.

5. Pull undertray rearwards to release from flanges

of front undertray.

6. Remove rear undertray.
7. If necessary, remove 7 fasteners and release

acoustic pad from undertray.

Refit

8. If applicable, fit acoustic pad to undertray.
9. Fit undertray in position, ensuring flanges of front

undertray are correctly located.

10. Secure undertray to chassis crossmember, RH

chassis side, and front undertray. Tighten fixings
to

14 Nm (10 lbf/ft).

11. Lower ramp.
