ACCESS PANEL - REAR UNDERTRAY

CHASSIS AND BODY

39

REPAIR

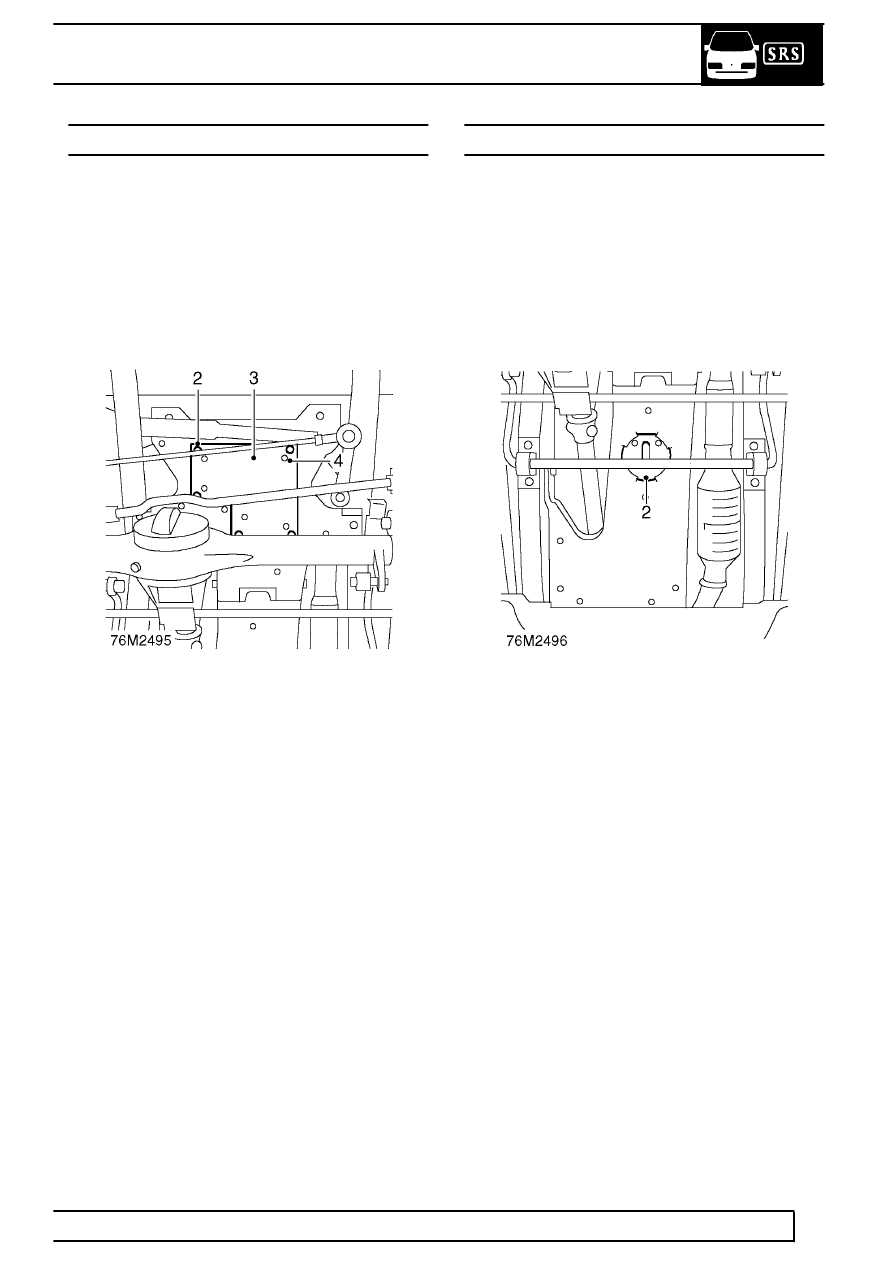

ACCESS PANEL - FRONT UNDERTRAY

Service repair no - 76.11.85 - Access panel
Service repair no - 76.11.83 - Acoustic pad

The access panel is provided in the front undertray to
enable fitment of the wading plug into the engine
timing cover.

Remove

1. Raise vehicle on ramp.

2. Remove 5 bolts securing access panel to front

undertray.

3. Remove access panel.
4. If necessary, remove 5 fasteners and release

acoustic pad from access panel.

Refit

5. If applicable, fit acoustic pad to access panel.
6. Fit access panel to front undertray, Tighten

fixings to

14 Nm (10 lbf/ft).

7. Lower ramp.

ACCESS PANEL - REAR UNDERTRAY

Service repair no - 76.11.84

The access panel is provided in the rear undertray to
enable fitment of the wading plug or timing tool
LRT-12-044 in the flywheel housing, and access to
the engine oil sump drain plug.

Remove

1. Raise vehicle on ramp.

2. Rotate access panel anti-clockwise to release

locking flanges.

3. Remove access panel from undertray.

Refit

4. Locate access panel flanges in undertray

apertures.

5. Rotate panel clockwise to secure in undertray.
6. Lower ramp.
