FRONT UNDERTRAY

CHASSIS AND BODY

37

REPAIR

47. Connect leads and plugs to auxiliary switches

and clock.

48. Secure switch panel to lower fascia panel and

switch cover.

49. Position radio housing, if applicable, and feed

radio multi- plug, aerial and speaker leads from
switch cover to radio housing.

50. Secure radio housing to trim panel.
51. Fit radio connections and secure radio in

housing.

52. Fit crash pad to fascia bulkhead.
53. Fit demister vents in crash pad.
54. Fit grab handle to lower fascia panel and secure

to crash pad. Refit Land Rover decal.

55. Connect multi-plugs to rear screen, hazard and

interior lamp switches and fit switch panel to
fascia panel.

56. Fit heater control cable

See HEATING AND

VENTILATION, Repair, Heater control cable -
air distribution .

57. Fit instrument panel

See INSTRUMENTS,

Repair, instrument panel .

58. Fit steering column nacelle

See STEERING,

Repair, Steering column nacelle .

59. Fit steering wheel

See STEERING, Repair,

Steering wheel .

60. Reconnect battery.

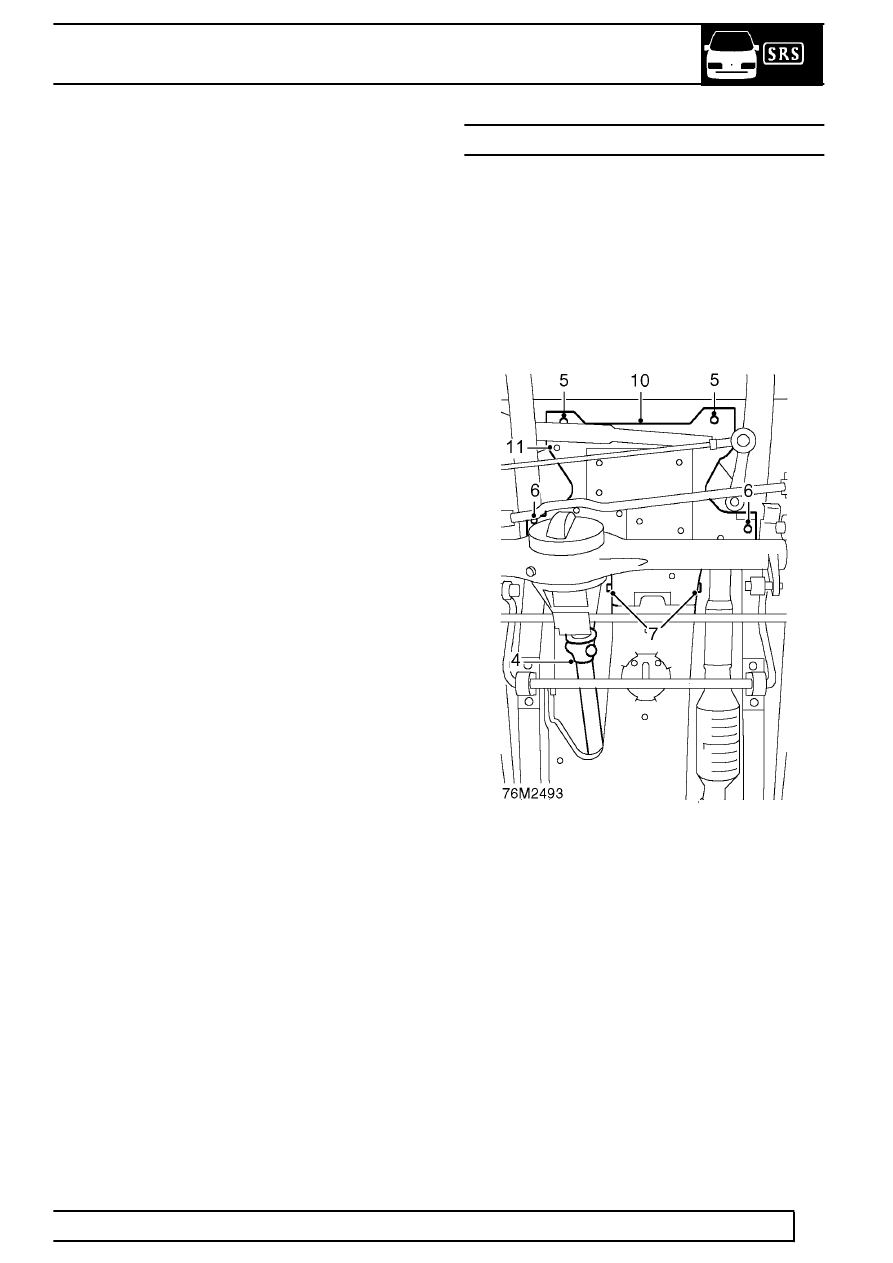

FRONT UNDERTRAY

Service repair no - 76.11.81 - Front undertray
Service repair no - 76.11.85 - Acoustic pad

Remove

1. Raise vehicle on ramp.
2. Position support under chassis front

crossmember.

3. Lower ramp to give clearance between axle and

undertray.

4. Remove 4 nuts, disconnect propeller shaft from

front axle, and move aside.

5. Remove 2 bolts securing undertray to chassis

front crossmember.

6. Remove nut securing undertray to bump stop

front fixing bolt on both sides.

7. Remove 2 bolts securing sides of undertray to

rear undertray.

8. Pull front undertray forwards to release flanges

from rear undertray.

9. Lower undertray to clear steering box etc. and

manouvre rearwards over axle.

10. Remove front undertray.
11. If necessary, remove 8 fasteners to release

acoustic pad from undertray.
