INTERMEDIATE SHAFT DRIVE GEAR

TRANSFER BOX

OVERHAUL

19

Refit

1. Clean bearing and rear casing mating

surfaces.

2. Press bearing into rear casing.
3. Fit circlip retaining bearing in rear casing.
4. Clean sealing area of rear casing and running

surface of drive flange. Ensure all traces of
rubber are removed.

CAUTION: Do not use a metal scraper as
this may damage sealing surfaces.

5. Lubricate sealing surfaces of seal with clean

gearbox oil.

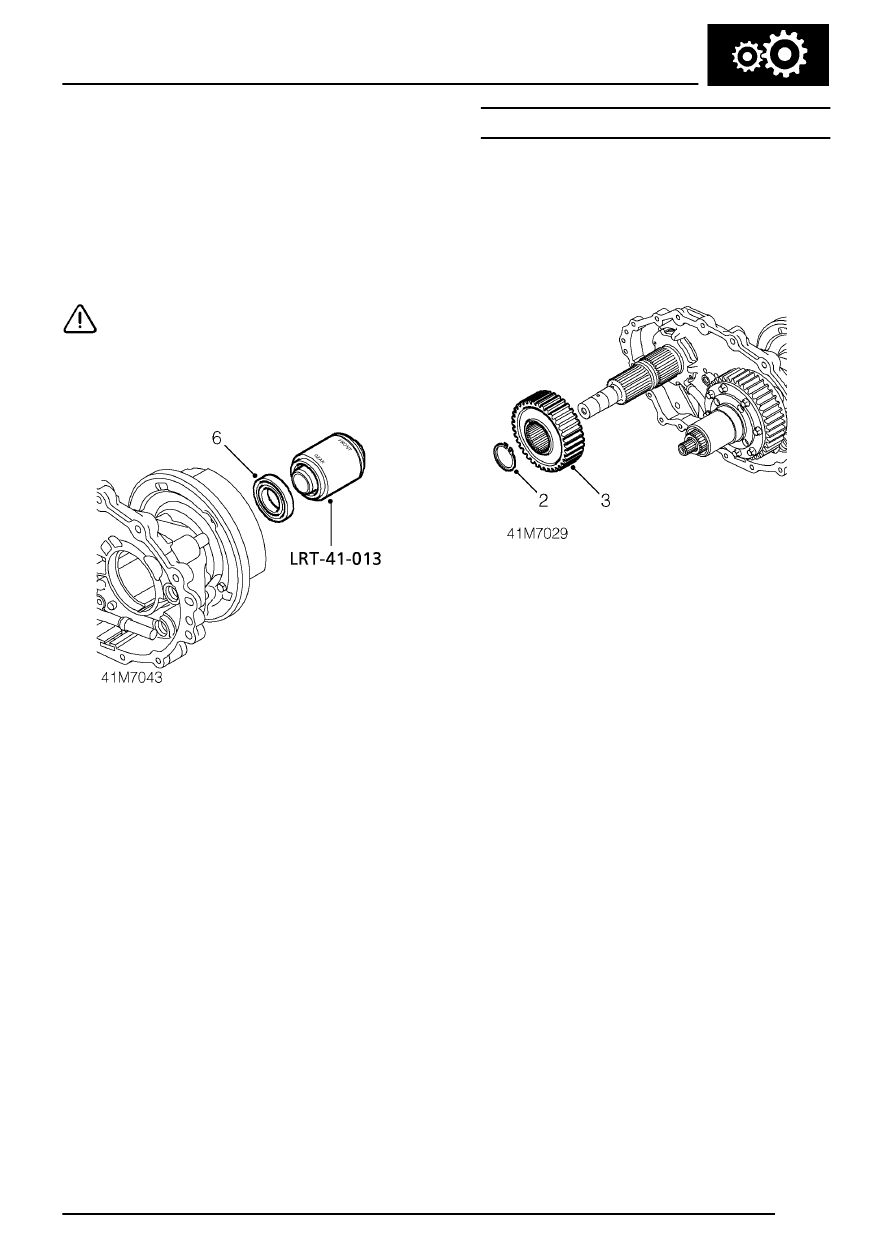

6. Using LRT-41-013, fit oil seal to transfer

gearbox rear casing.

7. Fit dust shroud to transfer box rear casing.
8. Fit rear output shaft.

See this section.

INTERMEDIATE SHAFT DRIVE GEAR

Service repair no - 41.20.22/01

Remove

1. Remove drive chain.

See this section.

2. Remove circlip securing drive gear to

intermediate shaft.

3. Remove drive gear from intermediate shaft.

Refit

1. Ensure drive gear and intermediate shaft are

clean and free from burrs.

2. Fit drive gear to intermediate shaft.
3. Fit circlip retaining drive gear to intermediate

shaft.

4. Fit drive chain.

See this section.
