INPUT SHAFT OIL SEAL

TRANSFER BOX

OVERHAUL

1

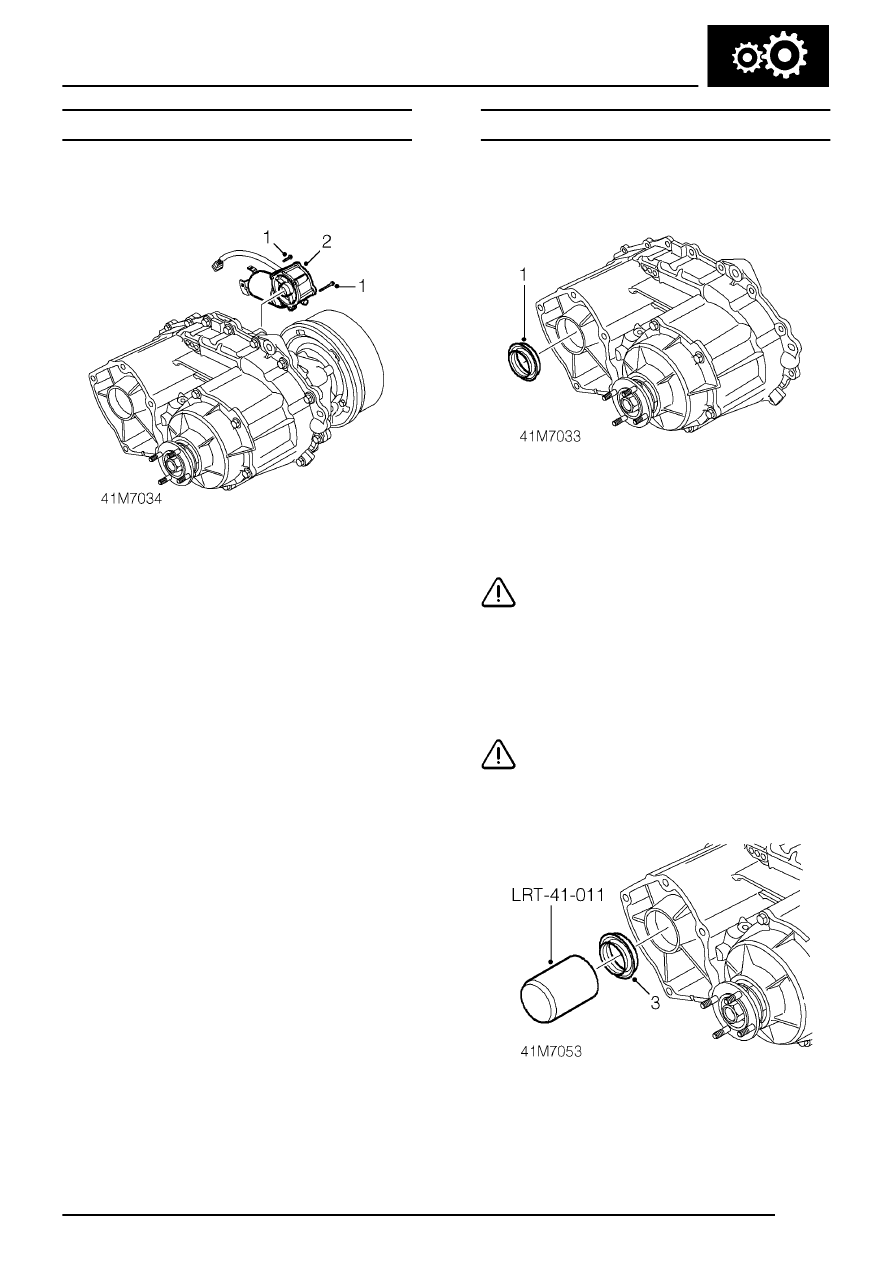

RATIO CONTROL MOTOR

Service repair no - 41.30.03/01

Remove

1. Remove 4 bolts securing motor to transfer box.
2. Remove motor.

Refit

1. Fit motor and engage to drive spindle.
2. Tighten bolts to 10 Nm. (7 lbf.ft).

INPUT SHAFT OIL SEAL

Service repair no - 41.20.50/01

Remove

1. Using a flat bladed screwdriver free of rough

edges, ease input shaft oil seal from transfer
box front casing.

CAUTION: Do not mark sealing surface of
front casing.

Refit

1. Clean sealing surface of front casing and

running surface of input shaft. Ensure all traces
of rubber are removed.

CAUTION: Do not use a metal scraper as
this may damage sealing surfaces.

2. Lubricate oil seal sealing face with clean

gearbox oil.

3. Position oil seal to transfer box front casing

and fit oil seal using LRT-41-011.
