FRONT OUTPUT SHAFT DRIVE FLANGE

TRANSFER BOX

2

OVERHAUL

FRONT OUTPUT SHAFT DRIVE FLANGE

Service repair no - 41.20.15/01

Remove

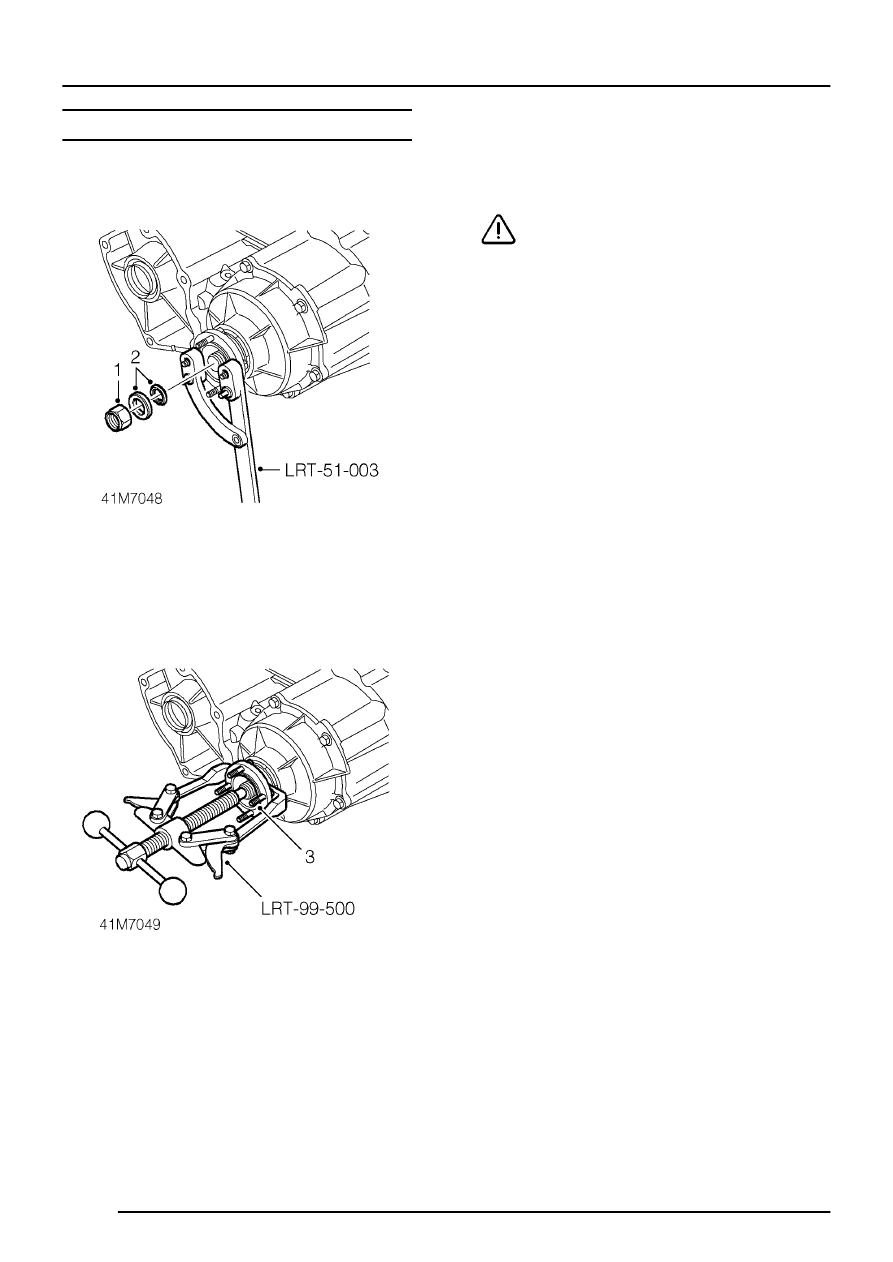

1. Using LRT-51-003 to restrain front output shaft

drive flange, remove and discard nut securing
drive flange to front output shaft.

2. Collect washer and seal.

3. Using LRT-99-500 if necessary, remove drive

flange from front output shaft.

Refit

1. Clean running surface of drive flange. Ensure

all traces of rubber are removed.

CAUTION: Do not use a metal scraper as
this may damage sealing surface.

2. Fit drive flange to front output shaft.
3. Fit seal, washer and new nut to front output

shaft.

4. Using LRT-51-003 to restrain drive flange,

tighten nut to 220 Nm. (162 lbf.ft)
