FRONT OUTPUT SHAFT OIL SEAL

TRANSFER BOX

OVERHAUL

3

FRONT OUTPUT SHAFT OIL SEAL

Service repair no - 41.20.51/01

Remove

1. Remove front output shaft drive flange.

See

this section.

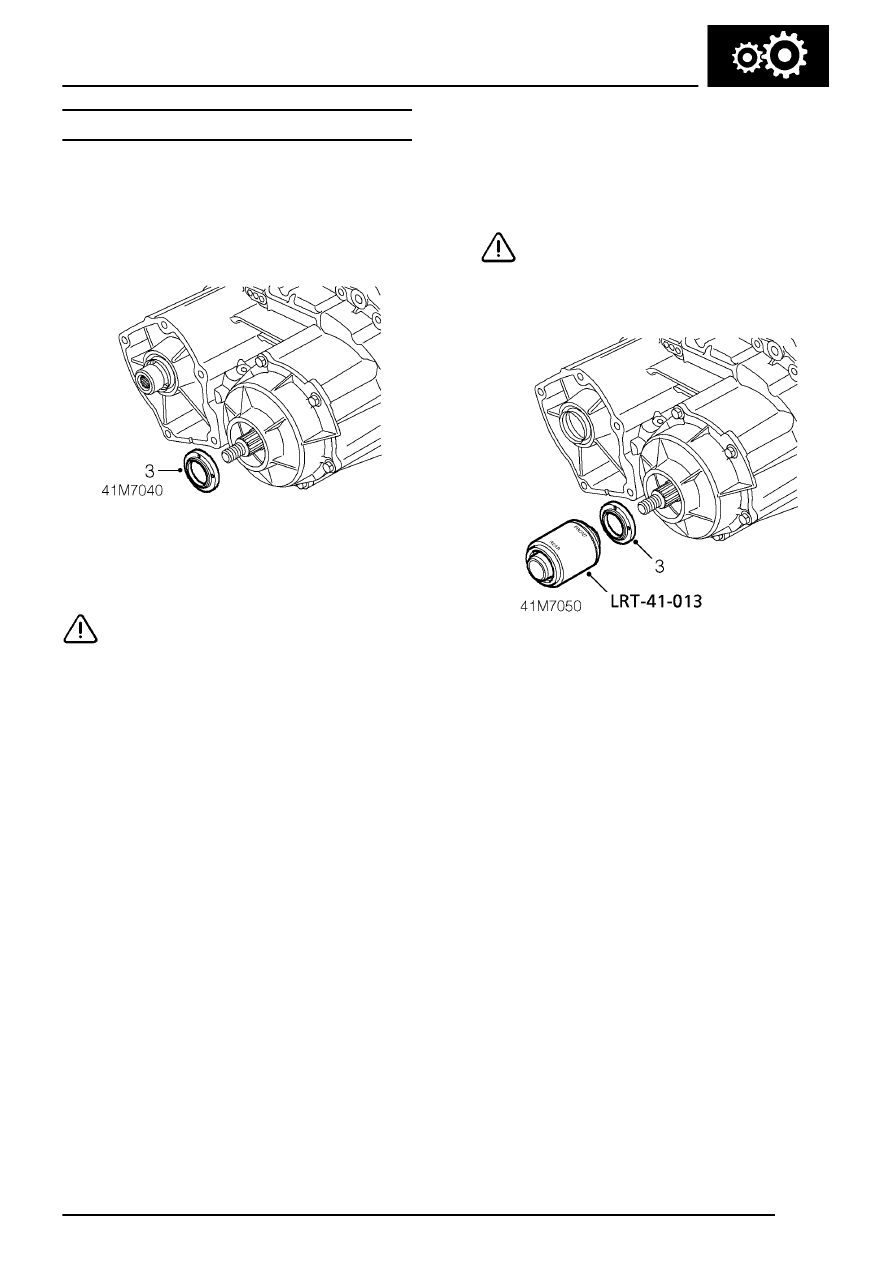

2. Using a flat bladed screwdriver free of rough

edges, ease front output shaft oil seal from
front casing.

CAUTION: Do not mark sealing surface of
front casing.

3. Remove oil seal.

Refit

1. Clean sealing area of front casing and running

surface of front drive flange. Ensure all traces
of rubber are removed.

CAUTION: Do not use a metal scraper as
this may damage sealing surfaces.

2. Lubricate sealing faces of new seal with clean

gearbox oil.

3. Using LRT-41-013 fit front output shaft oil seal

to front casing. Ensure that seal is square to
casing bore.

4. Fit front output shaft drive flange.

See this

section.
