FRONT OUTPUT SHAFT BEARING (page 2 of 2)

TRANSFER BOX

OVERHAUL

7

Refit

1. Clean bearing and VCU casing mating faces.

CAUTION: Do not use a metal scraper as
this may damage sealing surfaces.

2. Press bearing into VCU housing and fit

retaining circlip.

3. Clean sealing area of VCU housing and

running surface of front output shaft drive
flange. Ensure all traces of rubber are
removed.

CAUTION: Do not use a metal scraper as
this may damage sealing surfaces.

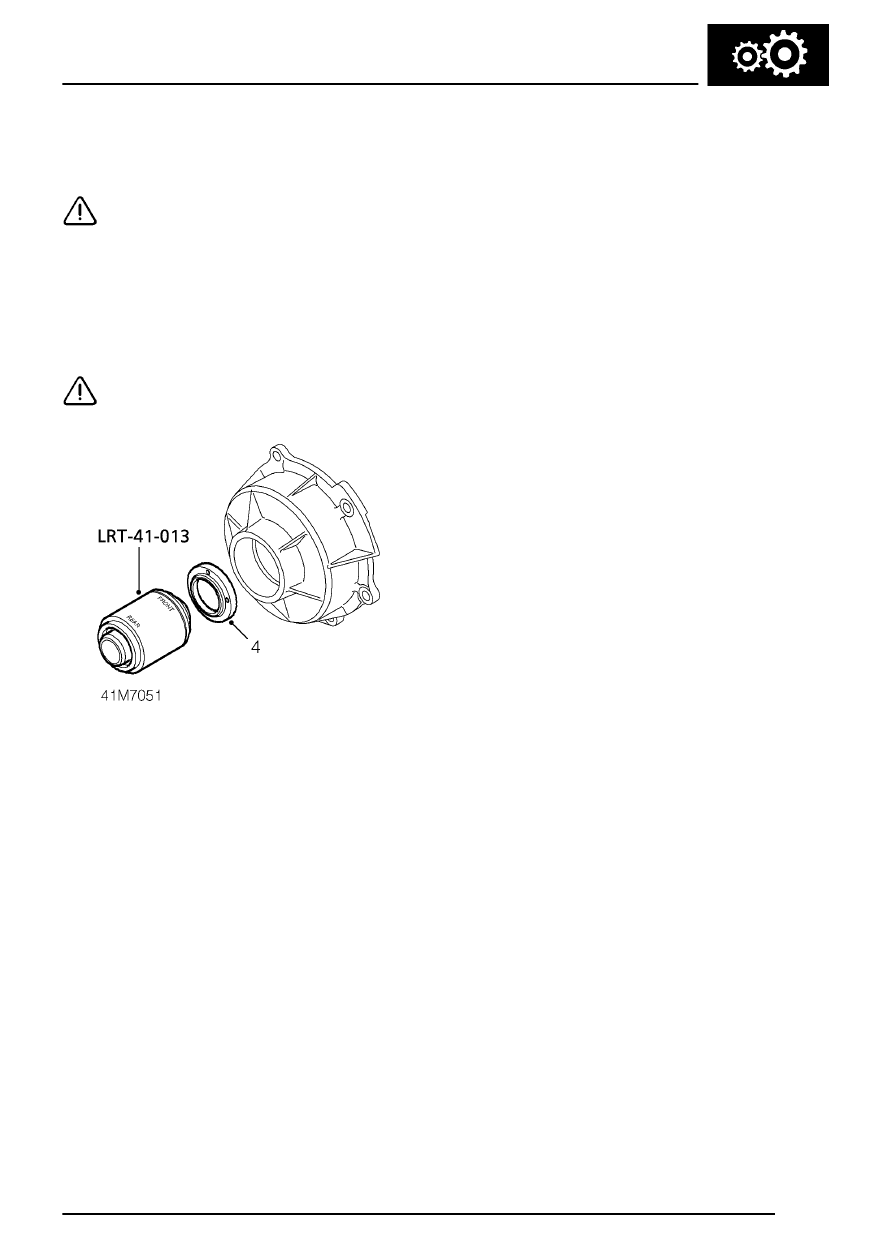

4. Using tool LRT-41-013 , drift oil seal into VCU

housing. Ensure the seal is square to housing
bore.

5. Fit VCU to housing.

See this section.
