Timing cover - remove - engine numbers without suffix B

ENGINE

16

OVERHAUL

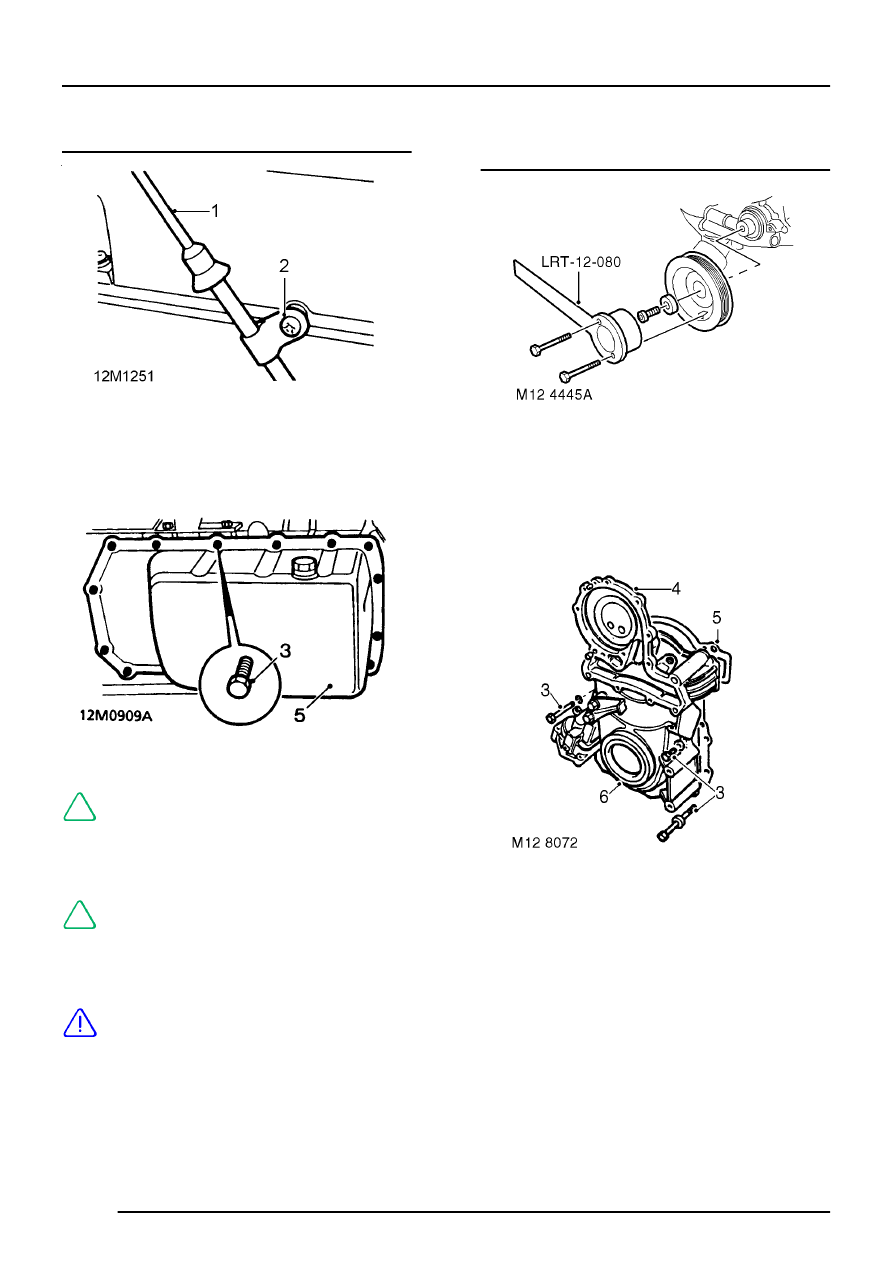

Sump - remove

1. Remove dipstick.
2. Remove screw securing dipstick tube to LH

rocker cover.

NOTE: Sump fitted to engines without
suffix B engine numbers illustrated.

3. Remove 16 bolts securing sump to cylinder

block.

NOTE: Engine numbers with suffix B, 17
bolts are used to secure sump to cylinder
block.

4. Carefully release sump from cylinder block.

CAUTION: Take care not to damage
sealing faces of cylinder block and sump.

5. Remove sump.

Timing cover - remove - Engine numbers without
suffix B

1. Secure tool LRT-12-080 to crankshaft pulley

with 2 bolts.

2. Restrain crankshaft pulley using LRT-12-080

remove crankshaft pulley bolt and collect
spacer washer, remove crankshaft pulley.

3. Remove bolts and nut securing timing cover to

cylinder block.

4. Release and remove timing cover.
5. Remove and discard gasket.
6. Remove and discard oil seal from timing cover.
