Rocker shafts - remove

ENGINE

OVERHAUL

1

ROCKER SHAFTS

Rocker shafts - remove

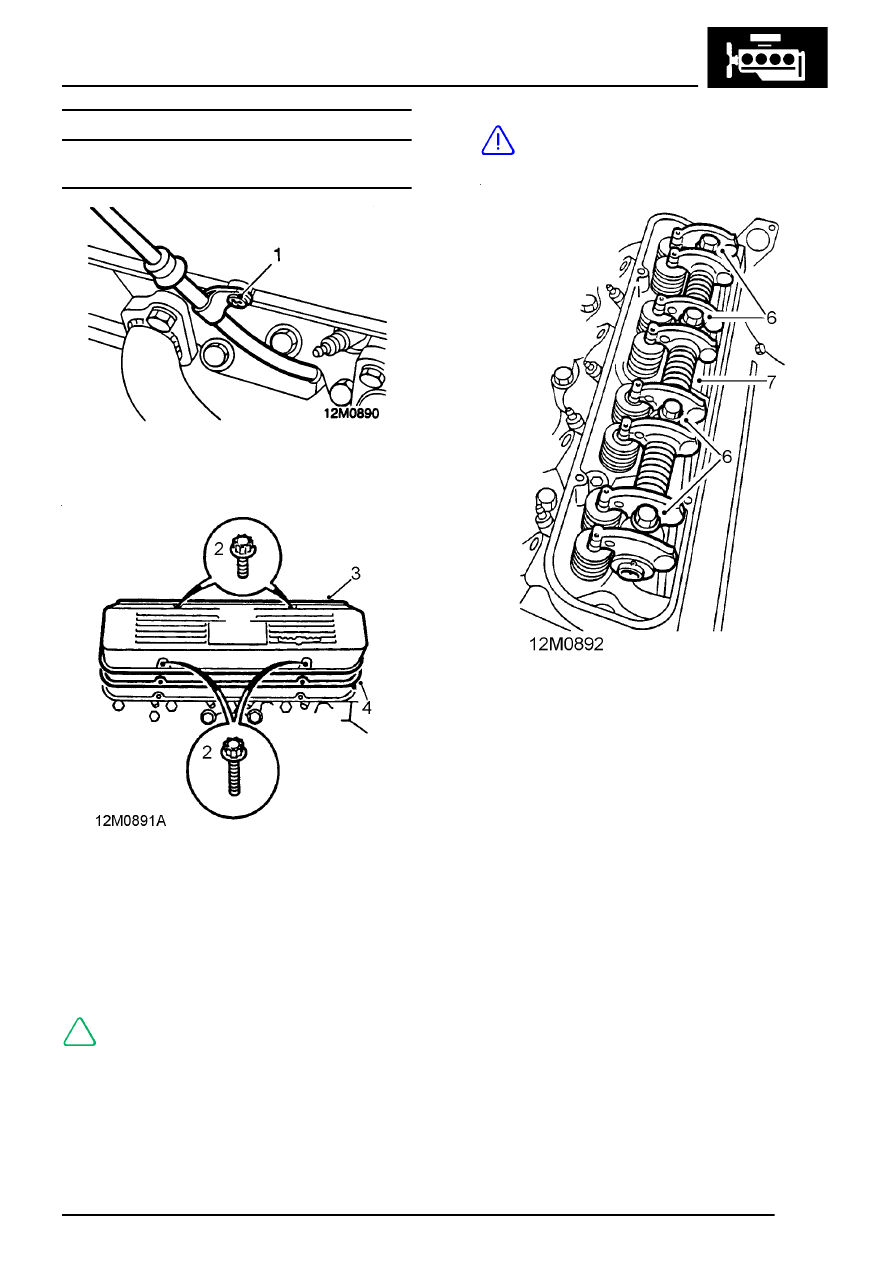

1. LH rocker shaft only: Remove screw securing

dipstick tube to rocker cover.

2. Noting fitted position of 2 longer screws or

multi-hex bolts, remove and discard
screws/bolts securing rocker cover to cylinder
head.

3. Remove rocker cover.
4. Remove and discard gasket from rocker cover.

NOTE: Gaskets fitted to early engines
were cork; these must be replaced with
later type gaskets which incorporate

compression limiters in the bolt holes.

5. Mark each rocker shaft in relation to original

cylinder head.

CAUTION: Incorrect fitment of rocker
shafts will lead to an oil feed restriction.

6. Progressively slacken and remove 4 bolts

securing rocker shaft assembly to cylinder
head.

7. Remove rocker shaft assembly.
8. Remove pushrods and store in fitted order.
9. Repeat above procedures for remaining rocker

shaft.
