Timing cover - remove - engine numbers with suffix B

ENGINE

OVERHAUL

17

Timing cover - remove - Engine numbers with
suffix B

NOTE: Timing cover, oil pump, oil
pressure by-pass valve and oil pressure
relief valve are only supplied as an

assembly.

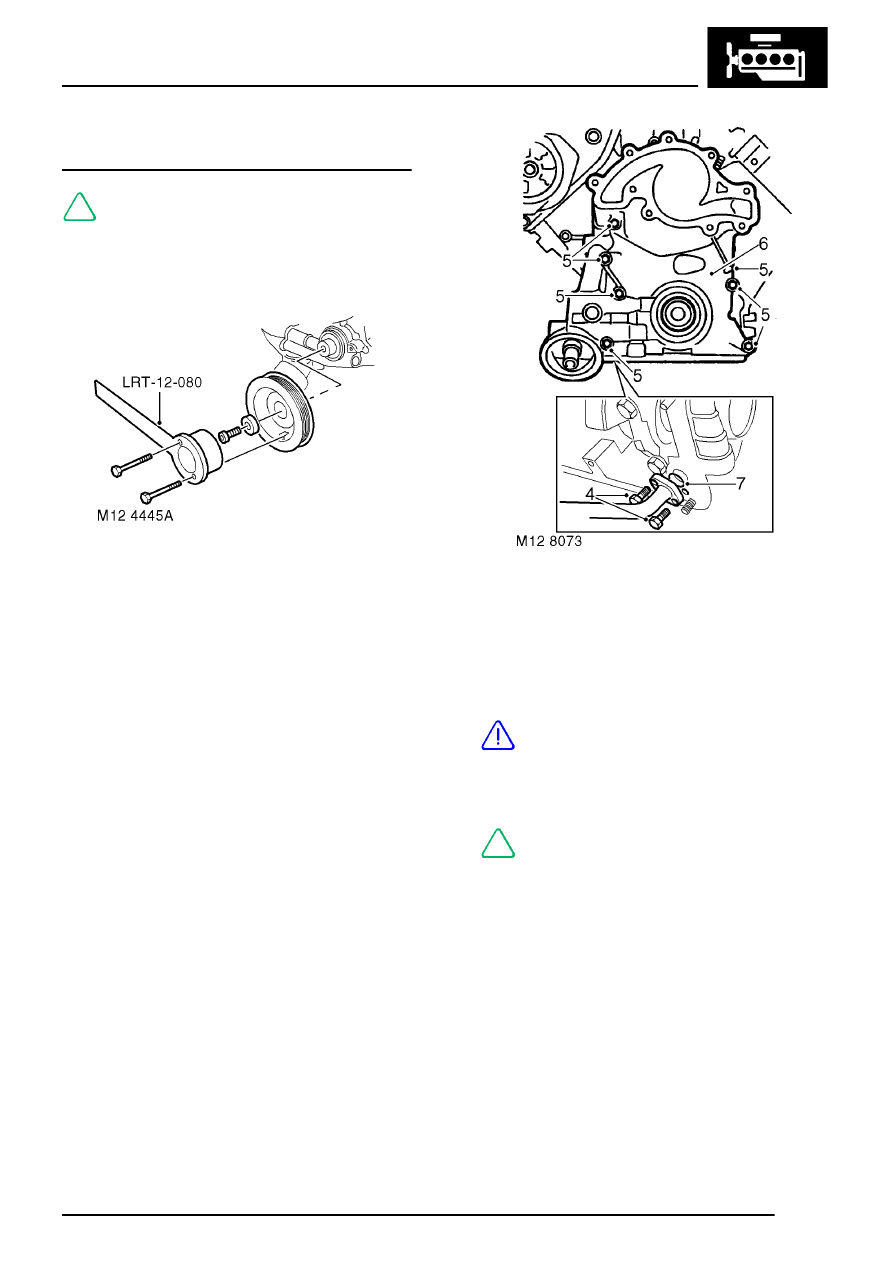

1. Secure tool LRT-12-080 to crankshaft pulley

with 2 bolts.

2. Restrain crankshaft pulley using LRT-121-080

remove crankshaft pulley bolt and collect
spacer washer; remove crankshaft pulley.

3. Remove sump.

4. Remove 2 bolts securing oil pick-up pipe to

timing cover.

5. Noting their fitted position, progressively

slacken then remove bolts securing timing
cover to cylinder block.

CAUTION: Do not attempt to remove oil
pump drive gear at this stage.

6. Release timing cover from oil pick-up pipe,

remove cover.

NOTE: Dowel located.

7. Remove and discard ’O’ ring from oil pick-up

pipe.
