FRONT DOOR ACTUATOR UNIT

ELECTRICAL

27

REPAIR

CENTRAL DOOR LOCKING

The central door locking system on four door models
is activated from both driver and front passenger
doors. A switch/lock actuator is fitted in both front
doors.

Front and rear passenger doors can be independently
locked or unlocked from inside vehicle but can be
overridden by further operation of driver’s door locking
control.

On rear doors only, a child safety lock is provided
which can be mechanically pre-set to render interior
door handles inoperative.

Failure of an actuator will not affect locking of
remaining three doors, tailgate or fuel filler flap. A door
with inoperative actuator can still be locked or
unlocked manually, but not fuel filler flap.

NOTE: Actuator units contain
non-serviceable parts. If a fault occurs, fit
a new unit.

HANDSET INITIALISATION

NOTE: New handsets are supplied in pairs.
If a new handset is required, it will require
initialisation to the ECU using the

following procedure:

1. Starting conditions: ignition off, doors unlocked,

bonnet switch depressed.

2. Carry out instructions 3 to 9. within 8 seconds.
3. Switch ignition ON.
4. Switch ignition OFF.
5. Lock doors.
6. Unlock doors.
7. Release bonnet switch.
8. Switch ignition ON.
9. Switch ignition OFF.

If alarm is correctly accessed, horn will sound and
LED will light. It is now possible to programme two
handsets of correct frequency to vehicle alarm ECU.
This must be carried out within two minutes.

10. Press and hold down button on first handset until

dash LED flashes.

11. Repeat instruction 10 for second handset.
12. The LED will extinguish if both handsets have

been initialised correctly.

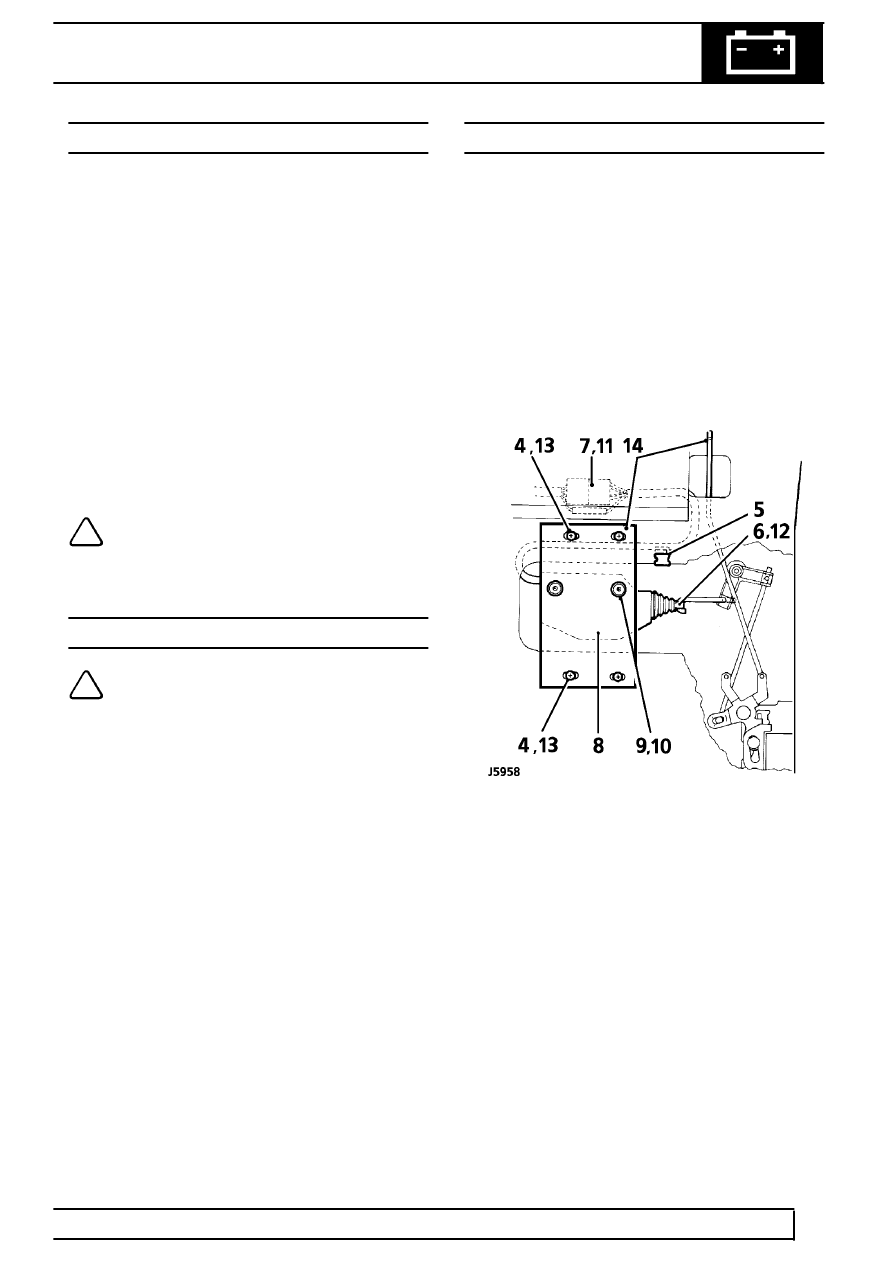

FRONT DOOR ACTUATOR UNIT

Service repair no - 86.26.08

Remove

1. Ensure window is in its fully closed position.
2. Remove front door trim panel.

See CHASSIS

AND BODY, Repair, Front Door Trim Panel

3. Peel back plastic vapour barrier to expose

actuator unit.

4. Remove four screws and plain washers securing

lock actuator mounting plate to inner door panel.

5. Release cable tie, at trailing edge of door,

retaining electrical cable.

6. Manoeuvre actuator assembly from actuator link.

7. Withdraw actuator assembly, disconnect

multi-plug.

8. Remove actuator assembly.
9. Remove actuator unit by loosening two screws

securing it to mounting plate.
