WINDOW LIFT MOTOR - REAR DOORS

86

ELECTRICAL

26

REPAIR

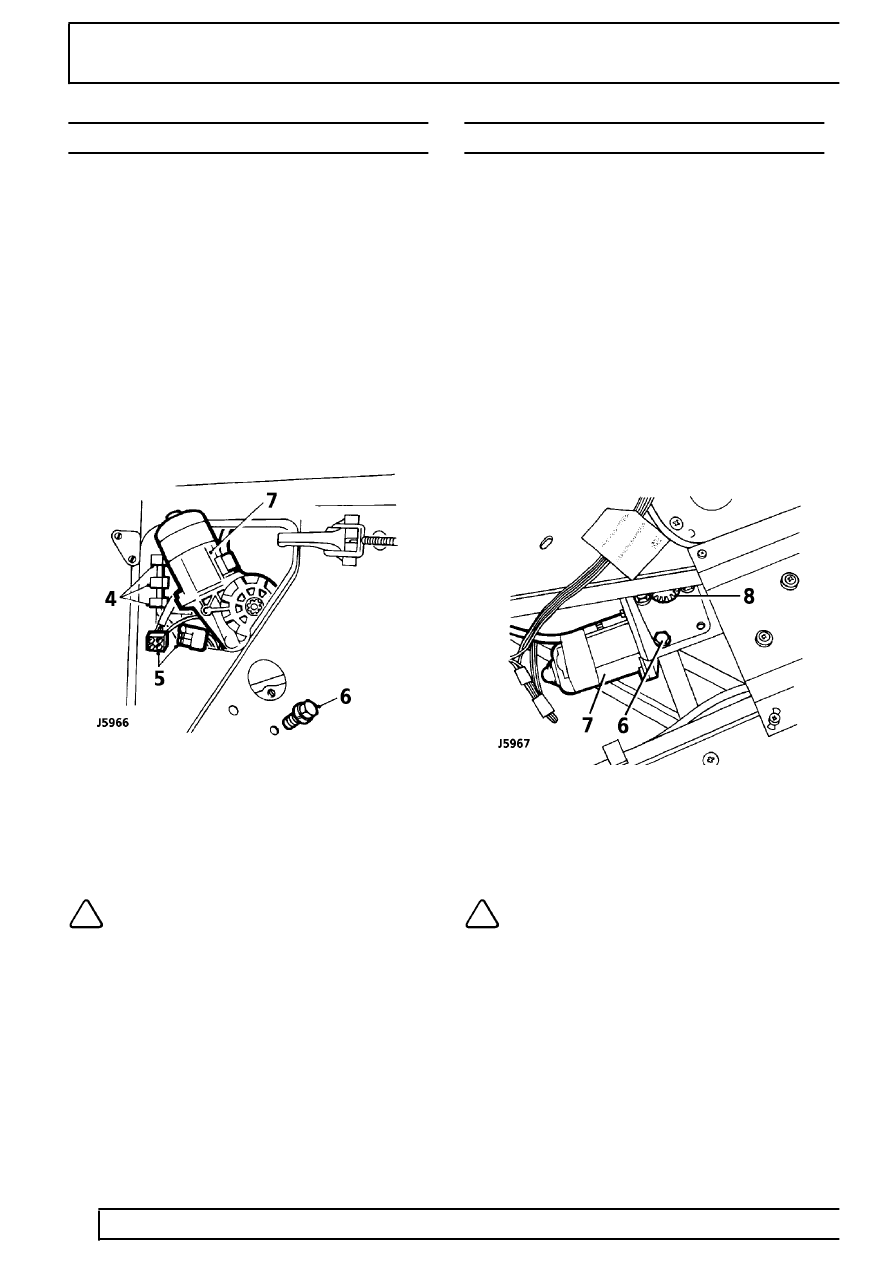

WINDOW LIFT MOTOR - FRONT DOORS

Service repair no - 86.25.04

Remove

1. Ensure that side door glass is fully closed,

secure with adhesive tape.

2. Remove front door trim panel.

See CHASSIS

AND BODY, Repair, Front Door Trim Panel

3. Peel back front top corner of plastic vapour

barrier to reveal window lift motor.

4. Release window lift motor wiring harness from

three retaining clips to allow harness to be pulled
out of opening at front of inner door panel.

5. Disconnect window lift motor multi-plug from

main door harness.

6. Support motor, remove three securing bolts.
7. Remove motor through top front opening of door.

Refit

8. Reverse removal procedure. 1 to 7.

NOTE: Ensure that drive gear is engaged
and correctly aligned with window lift
linkage before fitting securing bolts.

WINDOW LIFT MOTOR - REAR DOORS

Service repair no - 86.25.09

Remove

1. Ensure that side door glass is fully closed,

secure with adhesive tape.

2. Remove rear door trim panel.

See CHASSIS

AND BODY, Repair, Rear Door Trim Panel

3. Carefully detach bottom half of vapour barrier to

reveal window lift motor.

4. Release motor wiring harness from retaining

clips.

5. Disconnect lift motor harness snap connections

from main door harness.

6. Support motor, release three securing bolts.
7. Remove lift motor from lower opening in inner

door panel.

Refit

8. Reverse removal procedure. 1 to 7.

NOTE: Ensure that drive gear is engaged
and correctly aligned with window lift
linkage before fitting securing bolts.
