SERVO ASSEMBLY

70

BRAKES

8

REPAIR

Refit

32. Fit master cylinder to servo. Secure in position

with two nuts, plain and spring washers. Tighten
to

26 Nm.

33. Fit brake pipes to master cylinder. Tighten to

10Nm.

34. Top-up master cylinder with correct grade of

brake fluid.

See LUBRICANTS, FLUIDS AND

CAPACITIES, Information, Recommended
Lubricants and Fluids

35. Bleed system.

See Brake System Bleed (Non

ABS)

WARNING: Do not use brake fluid
previously drained or bled from system.
Carefully dispose of unwanted fluid, if

stored in a sealed container, ensure that container
is marked USED BRAKE FLUID.

36. Fit cap, reconnect electrical lead to fluid level

switch. Reconnect battery negative lead.

SERVO ASSEMBLY

Service repair no - 70.50.01

Remove

NOTE: Other than replacing filter,
non-return valve and grommet, the servo
is not a serviceable component, in event of

failure or damage fit a new unit.

1. Disconnect battery negative lead.
2. Disconnect electrical plug to low fluid level

switch.

3. Thoroughly clean immediate area around all

master cylinder outlet ports. Remove each brake
pipe, sealing each pipe and outlet port with
suitable plugs to prevent ingress of foreign
matter.

4. Disconnect vacuum supply hose to servo.
5. Remove lower dash panel to gain access to

servo push rod.

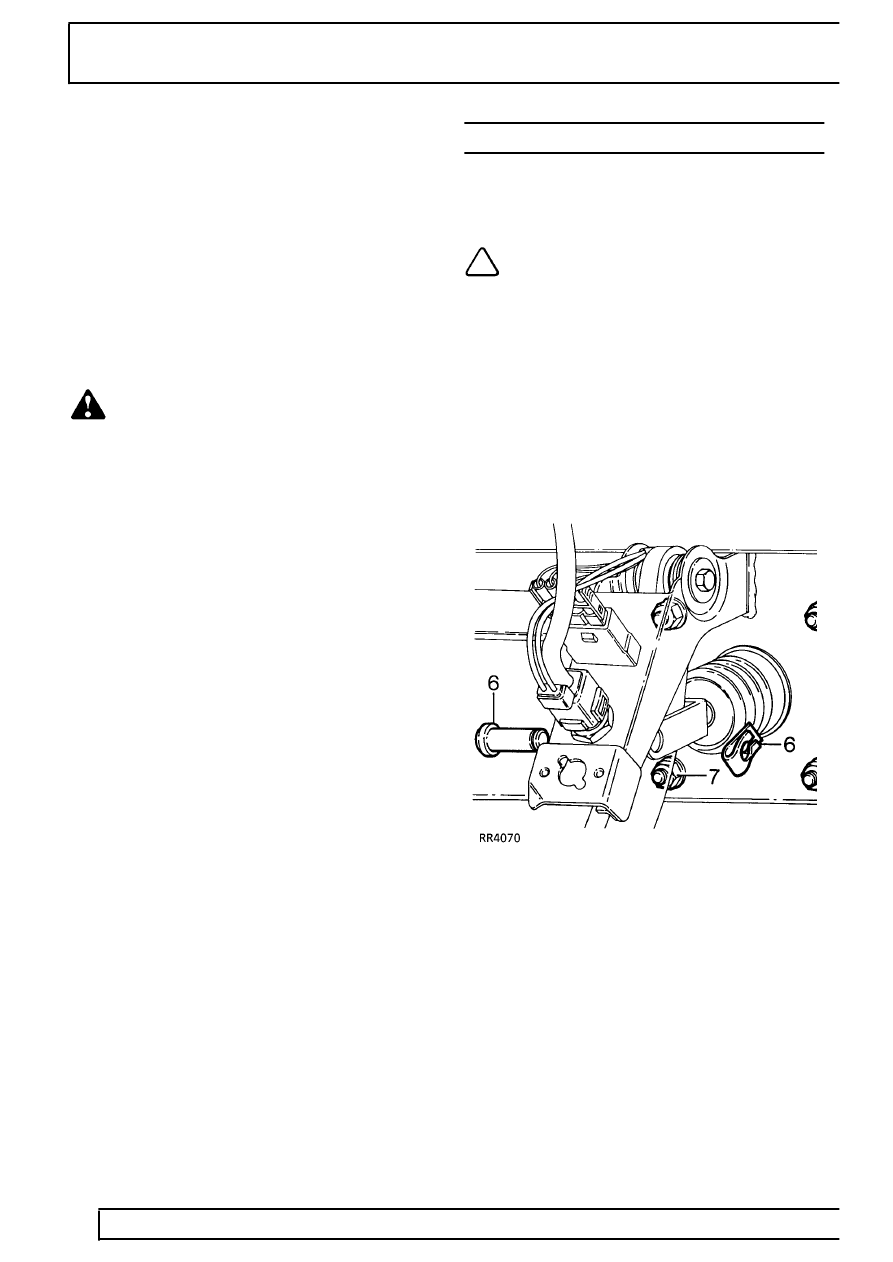

6. Remove clevis pin securing servo push rod to

brake pedal.

7. Remove 2 nuts and plain washers securing

servo.
