TRANSFER BOX DISMANTLING (page 5 of 5)

TRANSFER BOX

OVERHAUL

5

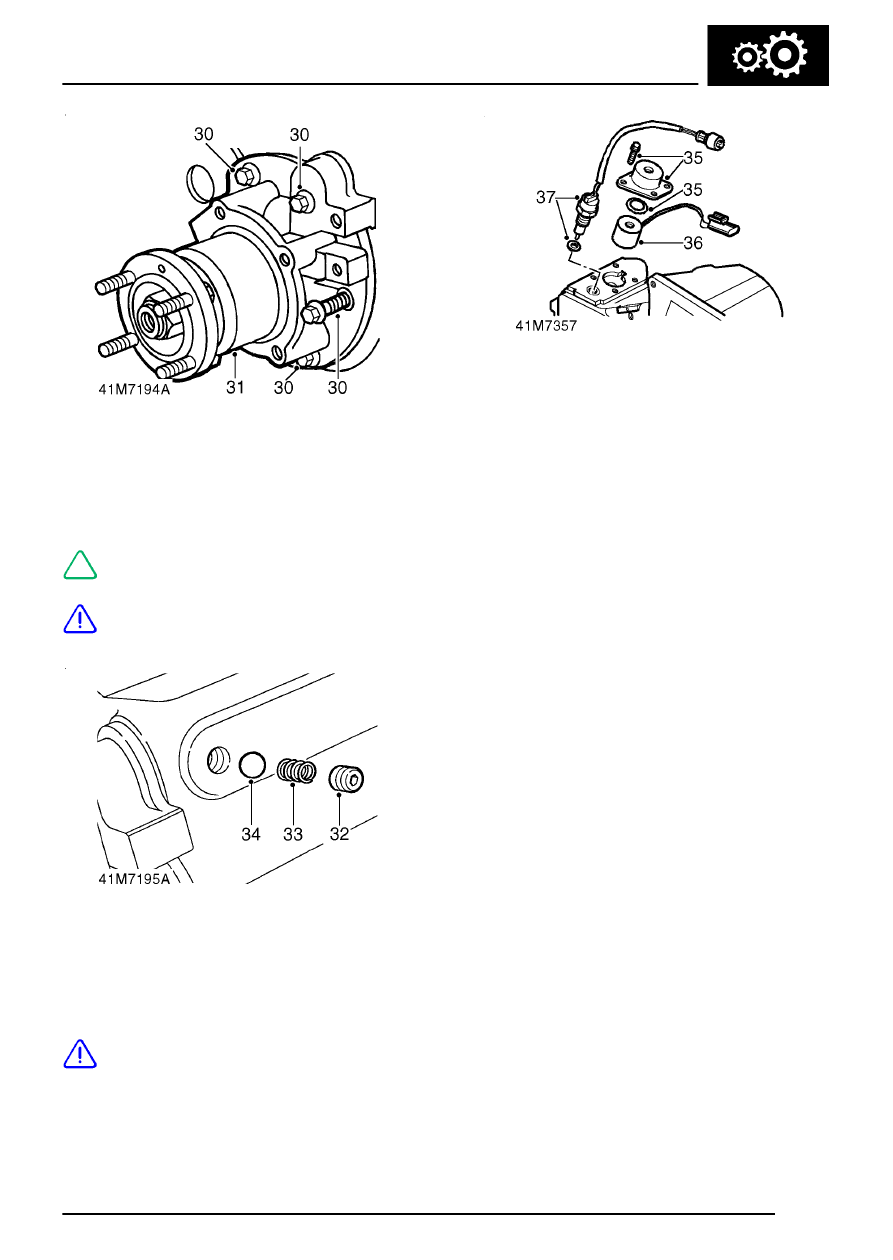

30. Noting their fitted position, remove shoulder

bolt, 5 bolts and 2 washers securing rear
output housing to main casing.

31. Remove rear output housing.

NOTE: Dowel located.

CAUTION: Do not carry out further
dismantling of rear output housing at this
stage.

32. Remove plug securing high/low selector shaft

detent spring and ball.

33. Remove detent spring.
34. Remove ball using a stick magnet.

CAUTION: Suitably identify plug, detent
spring and ball to their fitted positions, do
not interchange with differential lock

selector shaft detent components.

If fitted

35. Remove 4 bolts securing interlock solenoid

cover, remove cover and Belleville washer.

36. Remove interlock solenoid.
37. Remove neutral warning lamp switch and

washer.
