TRANSFER BOX DISMANTLING

TRANSFER BOX

OVERHAUL

1

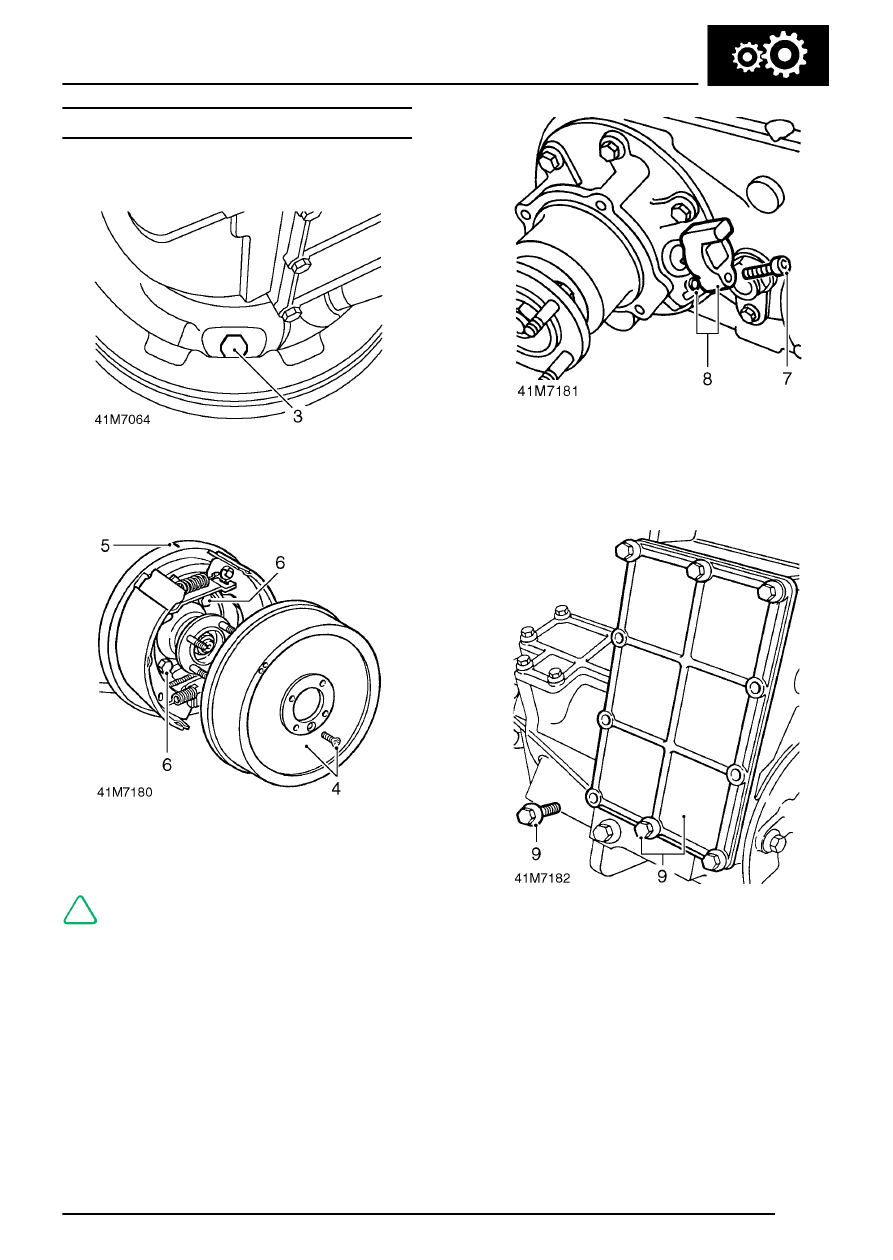

TRANSFER BOX DISMANTLING

1. Clean exterior of transfer box.
2. Drain and discard the oil, refit drain plug.

3. Slacken bolt to release transmission brake

adjustment.

4. Remove countersunk screw securing

transmission brake drum, remove drum.

NOTE: 2 screws may be fitted.

5. Make suitable alignment marks between

transmission brake backplate and rear output
housing.

6. Remove 4 bolts securing transmission brake

backplate, remove backplate.

7. Remove Allen screw securing vehicle speed

sensor - if fitted.

8. Remove vehicle speed sensor, remove and

discard ’O’ ring - if fitted.

9. Remove 6 bolts securing bottom cover, remove

cover.
