TRANSFER BOX DISMANTLING (page 3 of 5)

TRANSFER BOX

OVERHAUL

3

NOTE: Discovery cover plate illustrated.

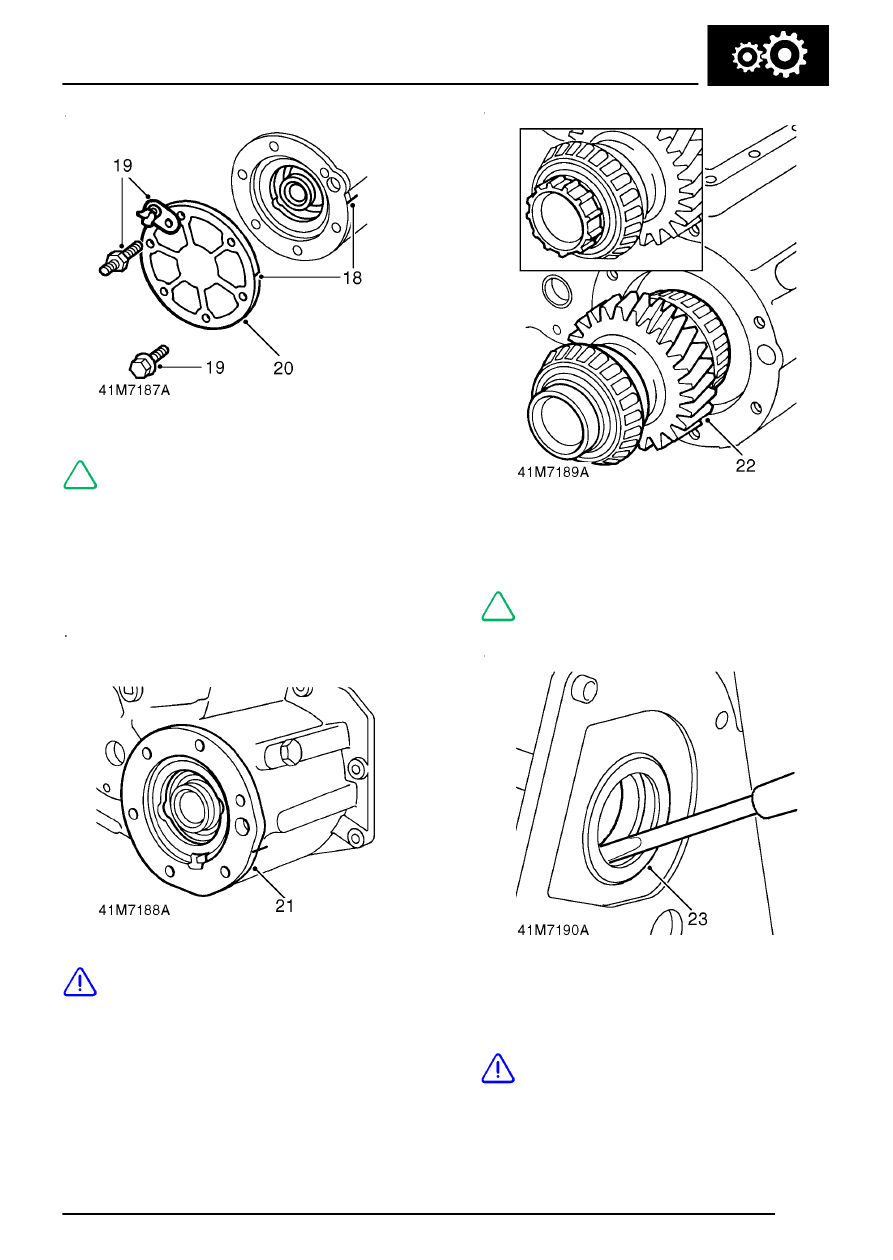

18. Make suitable alignment marks between cover

plate/power take-off cover, mainshaft input
gear bearing housing and main casing.

19. Noting fitted position of stud nut and

harness/speedometer cable clip, remove 5
bolts and stud nut securing cover plate/ power
take-off cover, recover clip.

20. Remove cover plate/power take-off cover.

21. Remove mainshaft input gear bearing housing.

CAUTION: Do not remove mainshaft input
gear bearing track at this stage.

22. Remove mainshaft input gear together with

taper roller bearings.

NOTE: Input gear fitted to Defender
transfer boxes has an additional dog tooth
gear - see inset on illustration.

23. Remove and discard mainshaft oil seal from

main casing.

CAUTION: Do not remove mainshaft input
gear bearing track at this stage.
