TRANSFER BOX DISMANTLING (page 2 of 5)

TRANSFER BOX

2

OVERHAUL

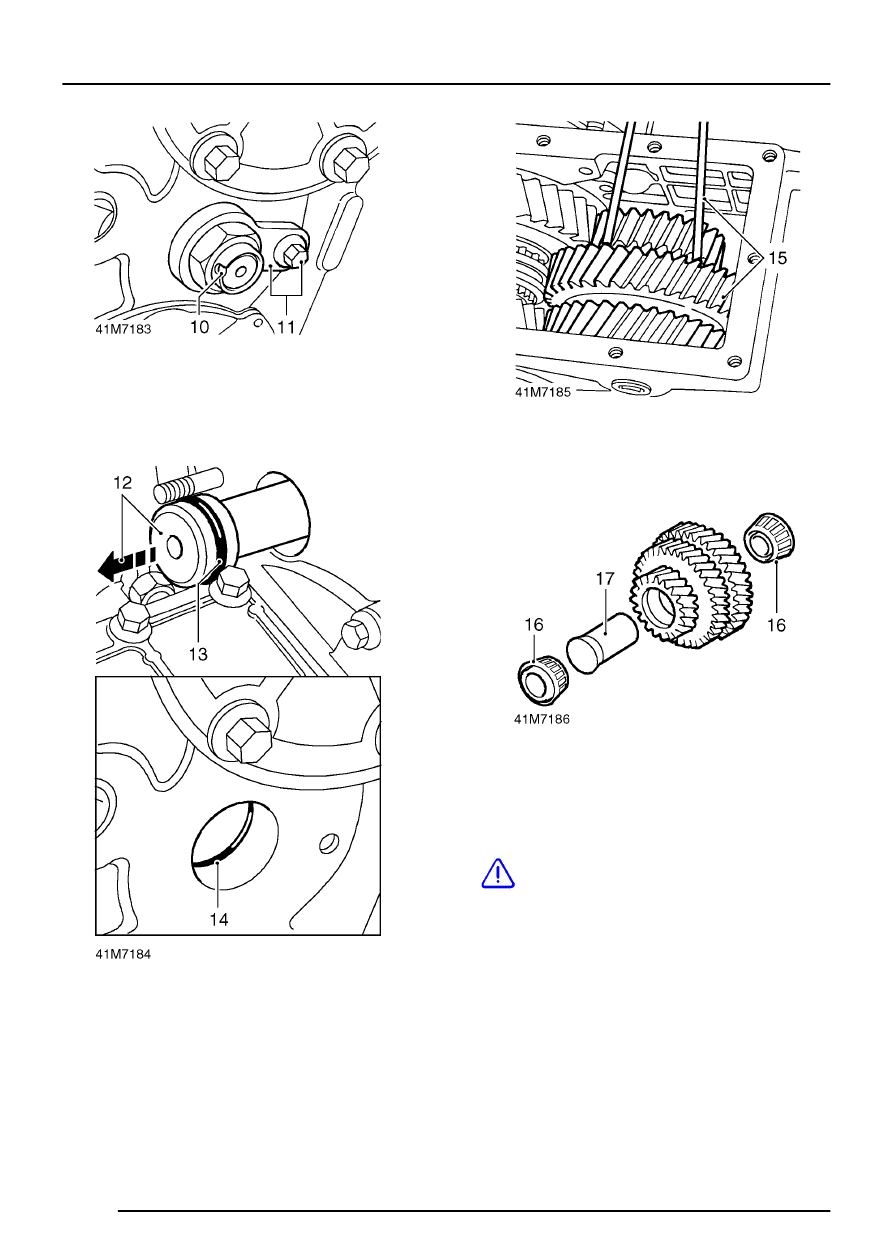

10. Release staking from intermediate shaft nut,

remove and discard nut.

11. Remove bolt securing anti-rotation plate,

remove plate.

12. Using a soft metal drift on threaded end of

intermediate shaft, drive shaft out of main
casing.

13. Remove and discard ’O’ ring from intermediate

shaft.

14. Remove and discard ’O’ ring from main casing.

15. Wrap a suitable length of wire around

intermediate gears and using assistance, lift
gears out of main casing.

16. Remove and discard 2 taper roller bearings

from intermediate gears.

17. Remove and discard collapsible spacer from

intermediate gears.

CAUTION: Do not remove bearing tracks
at this stage.
