Rear output housing

TRANSFER BOX

OVERHAUL

39

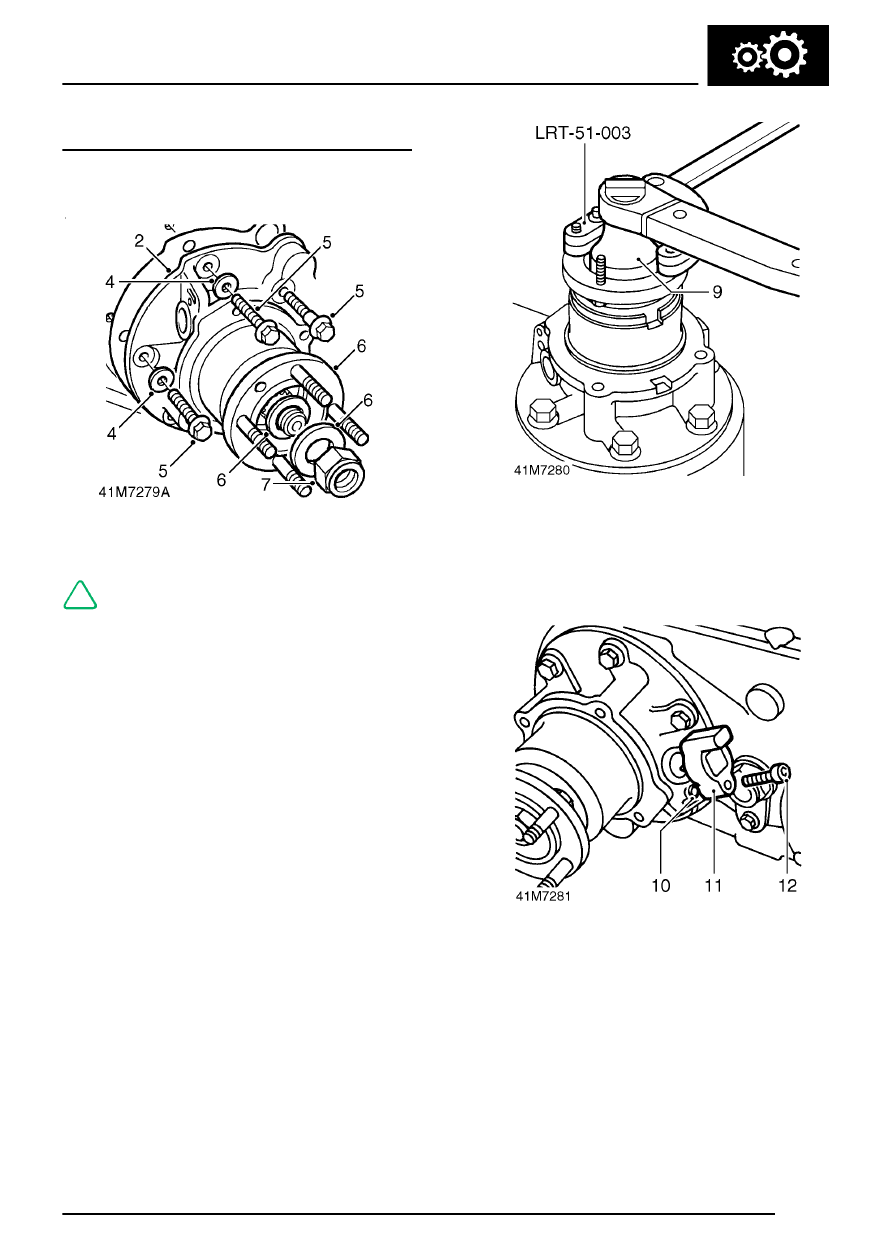

Rear output housing

1. Apply Hylosil RTV 102 sealant to mating flange

of rear output housing.

2. Fit rear output housing to main casing.

NOTE: Dowel located.

3. Apply Loctite 290 to threads of bolts and

shoulder bolt.

4. Fit washers to 2 bolts.
5. Fit bolts and tighten by diagonal selection to 25

Nm (18 lbf.ft).

6. Fit output flange, new felt and steel washers to

output shaft.

7. Fit a new self-locking nut.

8. Position propeller shaft flange holding tool

LRT-51-003 to output flange.

9. Restrain flange, tighten nut to 162 Nm (120

lbf.ft).

10. Lubricate a new ’O’ ring with recommended oil

and fit to vehicle speed sensor - if fitted.

11. Fit vehicle speed sensor - if fitted.
12. Fit and tighten Allen screw.
