Differential bearing pre-load

TRANSFER BOX

40

OVERHAUL

Differential bearing pre-load

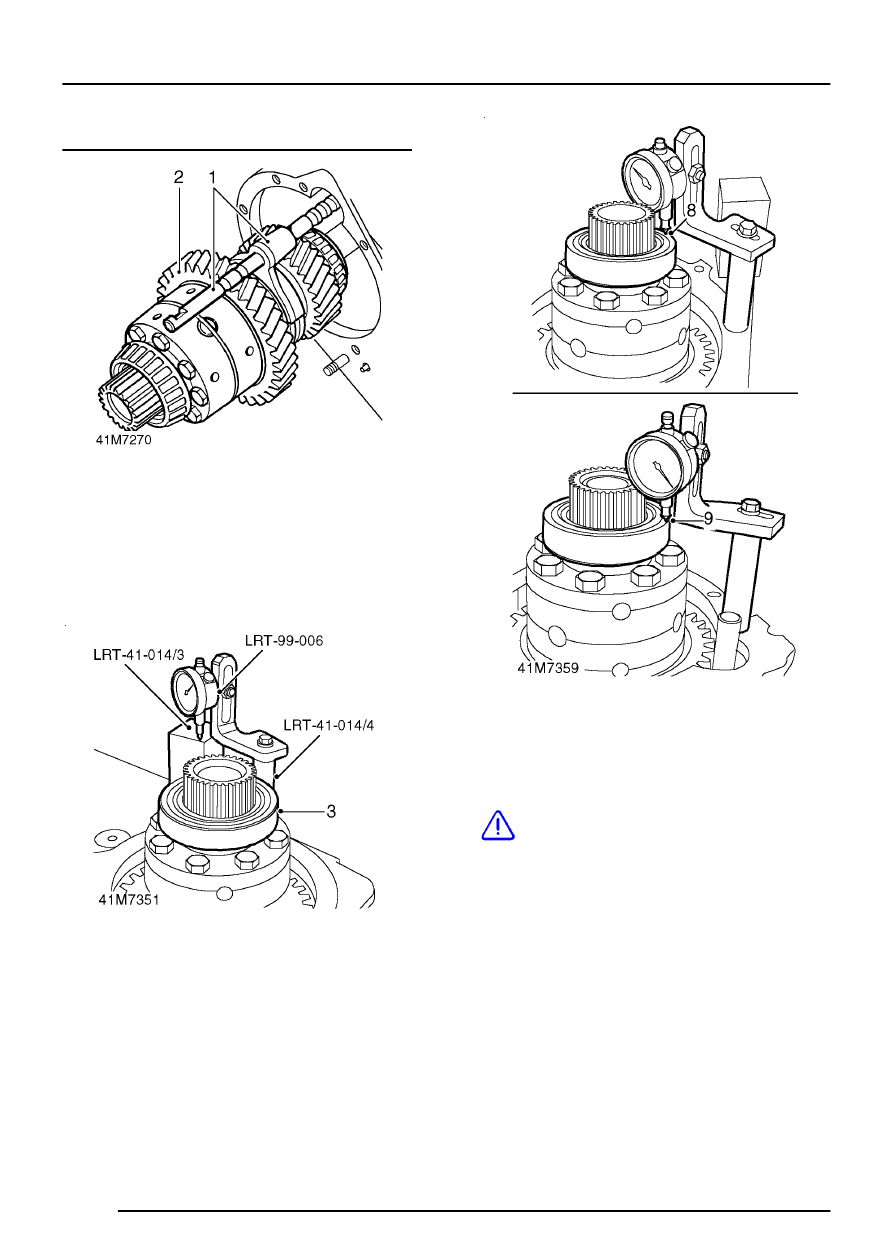

1. Position high/low selector shaft and fork to

differential ensuring that fingers of selector fork
are located in high/low selector sleeve.

2. Position high/low selector shaft and differential

in main casing ensuring that splines of rear
output shaft are engaged in differential.

3. Position new differential front bearing outer

track on bearing ensuring that track is seated
squarely.

4. Position setting block, tool LRT-41-014/3 on

main casing.

5. Screw pillar LRT-41-014/4 into tapped hole in

main casing.

6. Assemble DTI LRT-99-006 to pillar.
7. Position stylus of DTI to setting block, zero

gauge.

8. Position stylus of gauge on front bearing outer

track, record reading obtained.

9. Position stylus of gauge on opposite side of

bearing track, record reading obtained.

CAUTION: Ensure that bearing track is not
disturbed when carrying out above
operations.

10. Establish average of the 2 readings, record

figure obtained.
