Intermediate gear bearing pre-load

TRANSFER BOX

46

OVERHAUL

6. Remove wire from around intermediate gears.

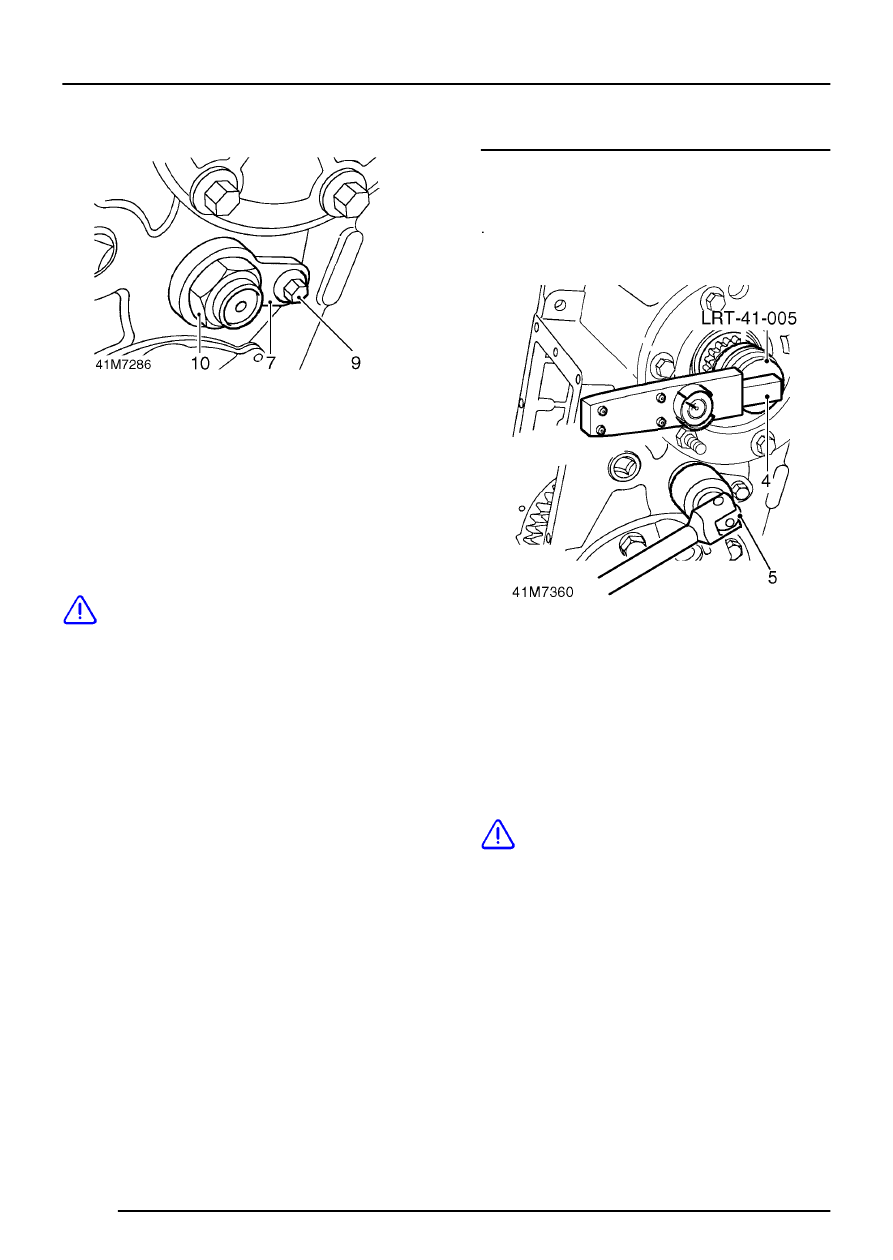

7. Rotate intermediate shaft until retaining plate

can be located on flat on shaft.

8. Apply Loctite 290 to threads of retaining plate

bolt.

9. Fit bolt and tighten to 25 Nm (18 lbf.ft).

10. Fit a new intermediate shaft nut.
11. Tighten intermediate shaft nut in small stages

until all end-float is just removed from
intermediate gears.

CAUTION: Check end-float of intermediate
gears between each stage, do not
continue tightening nut after end-float is

removed. Do not stake nut at this stage.

12. Set intermediate gear bearing pre-load

- See

Intermediate gear bearing pre-load.

Intermediate gear bearing pre-load

1. Select neutral.
2. Screw a suitable bolt into tapped hole in end of

tool LRT-41-005.

3. Insert tool LRT-41-005 in end of mainshaft.
4. Using a suitable torque meter on tool

LRT-41-005, check and record torque to turn
mainshaft input gears.

5. Tighten the intermediate shaft nut in small

stages checking the torque to turn the gears
until the mainshaft input gear torque to turn
figure recorded in operation 4 has increased by
1.25 Nm (10 lbf.in ).

CAUTION: Take great care not to
overtighten nut as this will cause
excessive bearing pre-load. If torque to

turn figure is inadvertently exceeded, a new
collapsible spacer must be fitted.
