Front output housing

TRANSFER BOX

OVERHAUL

7

Front output housing

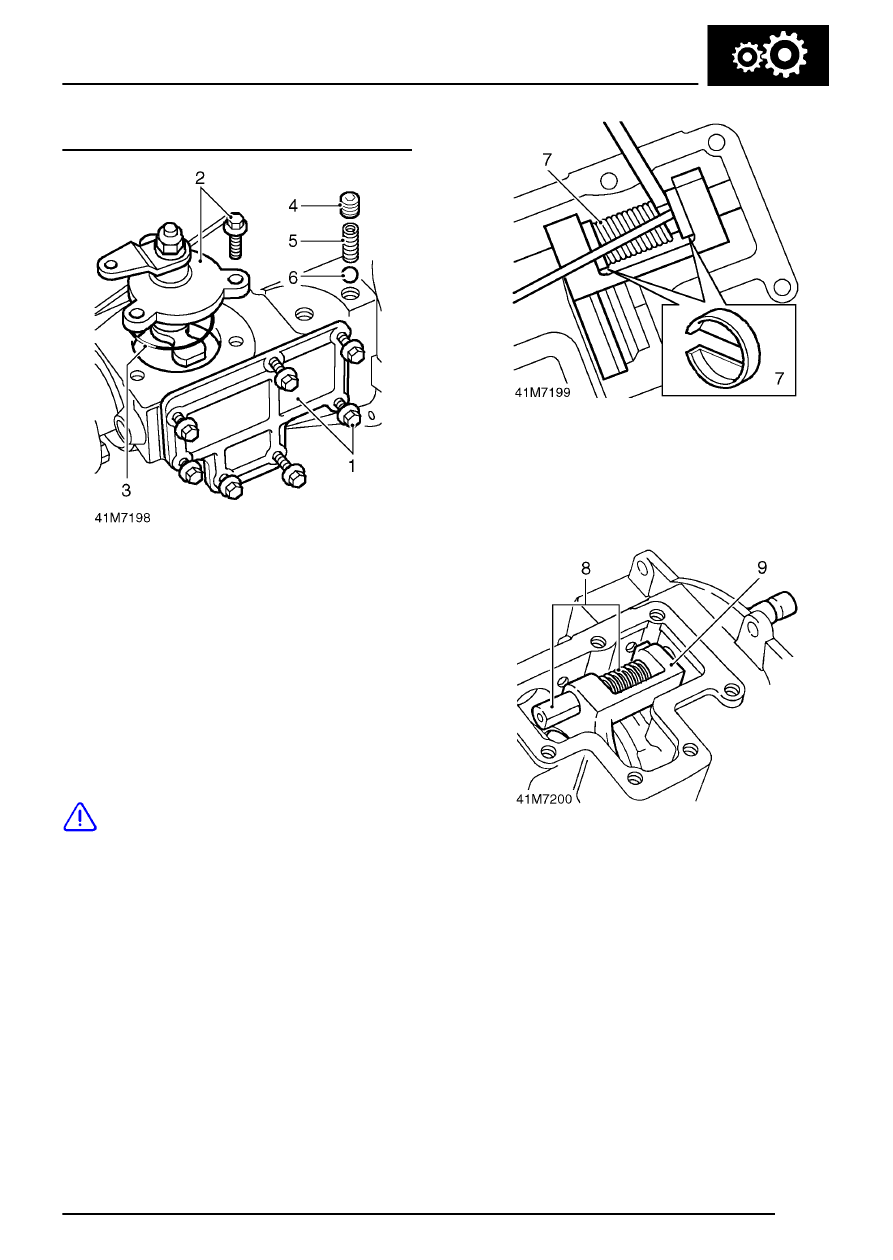

1. Remove 7 bolts securing differential lock

selector side cover, remove cover.

2. Remove 3 bolts securing differential lock

selector housing, remove housing and selector
as an assembly.

3. Remove and discard ’O’ ring from selector

housing.

4. Remove plug securing differential lock detent

spring and ball.

5. Remove detent spring.
6. Remove ball using a stick magnet.

CAUTION: Suitably identify plug, detent
spring and ball to their fitted positions, do
not interchange with high/low selector

shaft detent components.

7. Compress differential lock selector fork spring

and remove retaining clip from each end of
spring.

8. Withdraw differential lock selector shaft from

front output housing, recover spring.

9. Remove differential lock selector fork.
