LOCK STOP SETTINGS

57

STEERING

2

ADJUSTMENT

STEERING LOCK STOPS

Service repair no - 57.65.03

Check

1. Measure clearance between tyre wall and radius

arm at full lock. This must be not less than 20
mm.

Adjust

2. Loosen stop bolt locknut.
3. Turn stop bolt as required.
4. Tighten locknut.
5. Check clearance between tyre wall and radius

arm on each lock.

NOTE: Alternatively lock stop adjustment
may be carried out using following
procedure.

Check

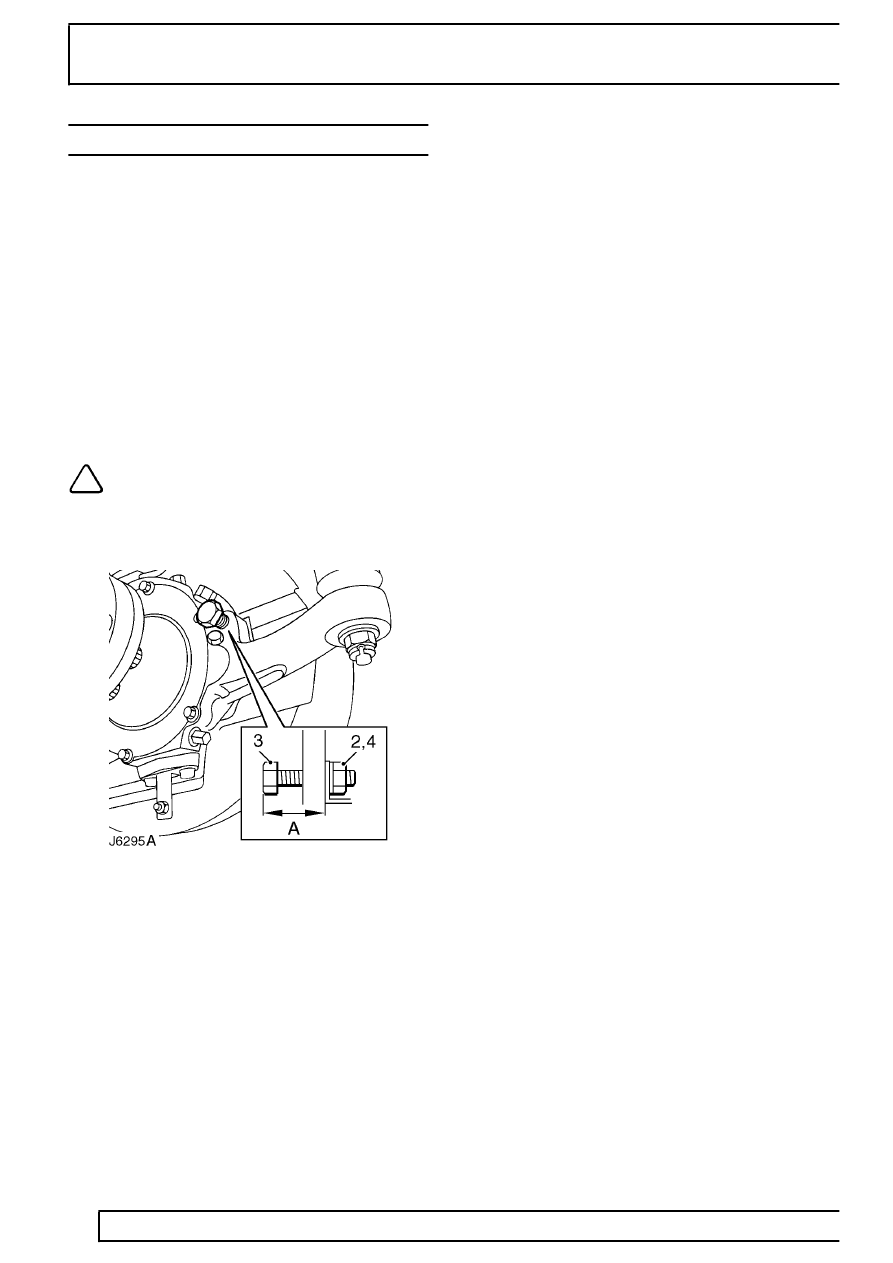

1. Measure stop bolt protrusion ’A’. Refer to table

for correct setting.

Adjust

2. Loosen stop bolt locknut.
3. Turn stop bolt as required.
4. Tighten locknut.
5. Check wheel position at full lock.

LOCK STOP SETTINGS

Tyre & wheel size - alloys

Make

Size

Setting

BF Goodrich Mud Terrain

265

59,7 mm

Goodyear GT+4

235

55,7 mm

Michelin M+S 4x4

235

54,2 mm

Tyre & wheel size - steel

Make

Size

Setting

Goodyear

205

52,2 mm

Michelin

205

52,2 mm

Avon

7.50

56 mm

Michelin

7.50

56 mm

Goodyear

7.50

56 mm
