R380 GEARBOX (page 3 of 6)

MANUAL GEARBOX

3

REPAIR

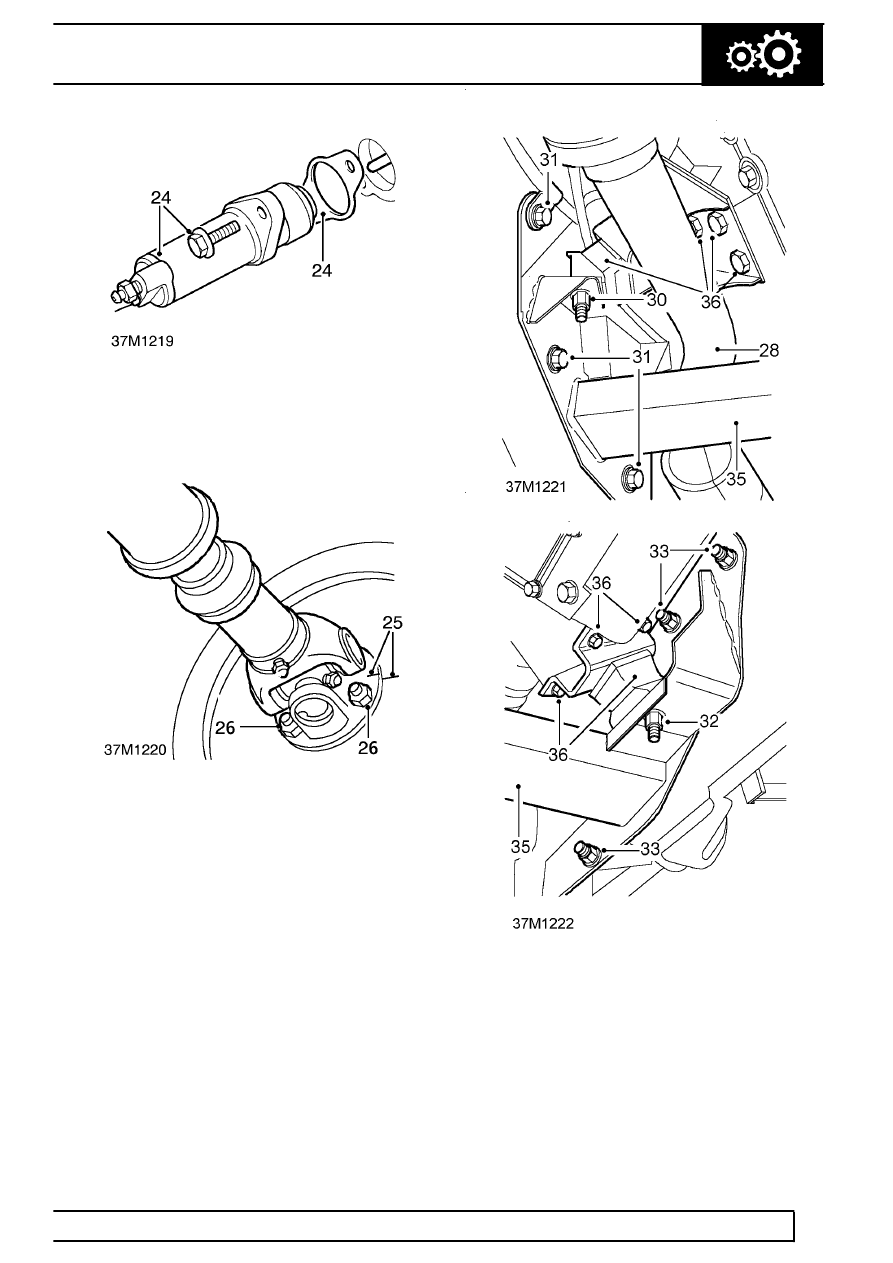

24. Remove 2 bolts, withdraw clutch slave cylinder

and backing plate from bell housing, and tie
aside.

25. Mark rear propeller shaft drive flange and

transmission brake drum for reassembly.

26. Remove 4 nuts, disconnect propeller shaft from

brake drum, and tie aside.

27. Remove front pipe from exhaust manifold

See

MANIFOLD AND EXHAUST SYSTEM, Repair,
Exhaust front pipe .

28. Remove intermediate silencer.

See MANIFOLD

AND EXHAUST SYSTEM, Repair,
Intermediate pipe - 90 or See MANIFOLD
AND EXHAUST SYSTEM, Repair,
Intermediate pipe - 110/130

29. Temporarily support transmission.
30. Remove nut securing gearbox LH mounting

rubber to chassis crossmember.

31. Remove 4 nuts and bolts securing crossmember

to chassis longitudinals.

32. Remove nut securing transfer box mounting

rubber to RH side of crossmember.

33. Remove 4 nuts and bolts securing crossmember

to chassis longitudinals.

34. With assistance and using a body jack between

chassis longitudinals, jack chassis sufficiently to
enable removal of crossmember.

35. Remove chasss crossmember.
36. Remove 4 bolts from both sides and remove LH

and RH mounting brackets.
