R380 GEARBOX (page 2 of 6)

37

MANUAL GEARBOX

2

REPAIR

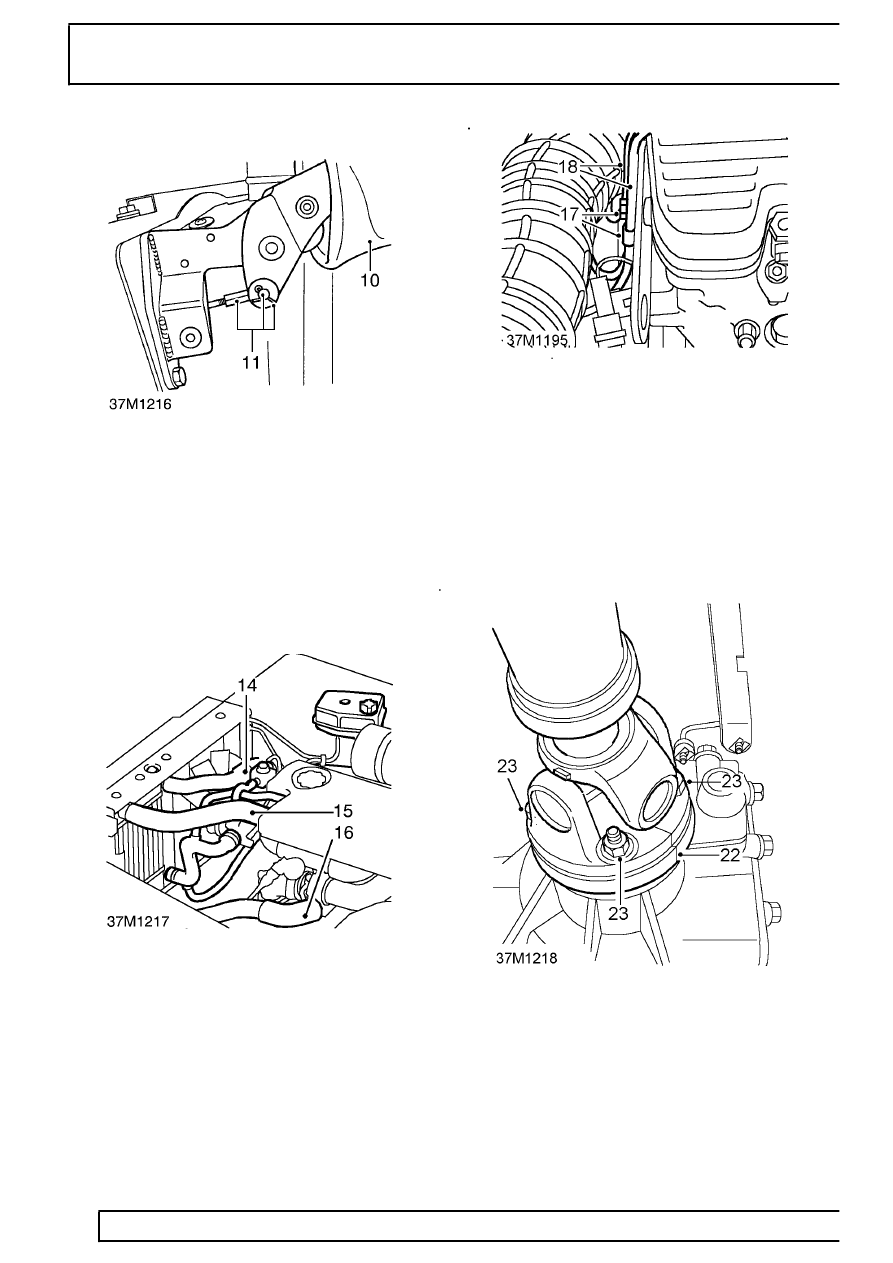

10. Remove 3 trim studs and lift up handbrake

gaiter.

11. Remove split pin, clevis pin, washer and

disconnect cable from handbrake lever. Ensure
handbrake is off.

12. Drain cooling system

See COOLING SYSTEM,

Adjustment, Drain and refill cooling system .

13. Remove viscous fan unit

See COOLING

SYSTEM, Repair, Viscous coupling and fan .

14. Slacken retaining clip and disconnect radiator

top hose at thermostat housing.

15. Slacken retaining clip and disconnect intake

hose at induction manifold. If EGR system is
fitted, slacken 2 retaining clips and disconnect
intake hose at intercooler.

16. Slacken retaining clip and disconnect hose at

turbocharger.

17. Remove bolt securing transmission breather

pipe clip to rear of engine.

18. Release breather pipes.
19. Release ties securing gearbox harness to

breather pipes.

20. Raise vehicle on ramp.
21. Position a suitable container under transmission

and drain main gearbox and transfer box

See

SECTION 10, Maintenance, Under vehicle
maintenance .

22. Mark front propeller shaft drive flange and

transfer box output flange for reassembly.

23. Remove 4 nuts and disconnect propeller shaft

from transfer box.
