FUEL SEDIMENTOR

19

FUEL SYSTEM

4

REPAIR

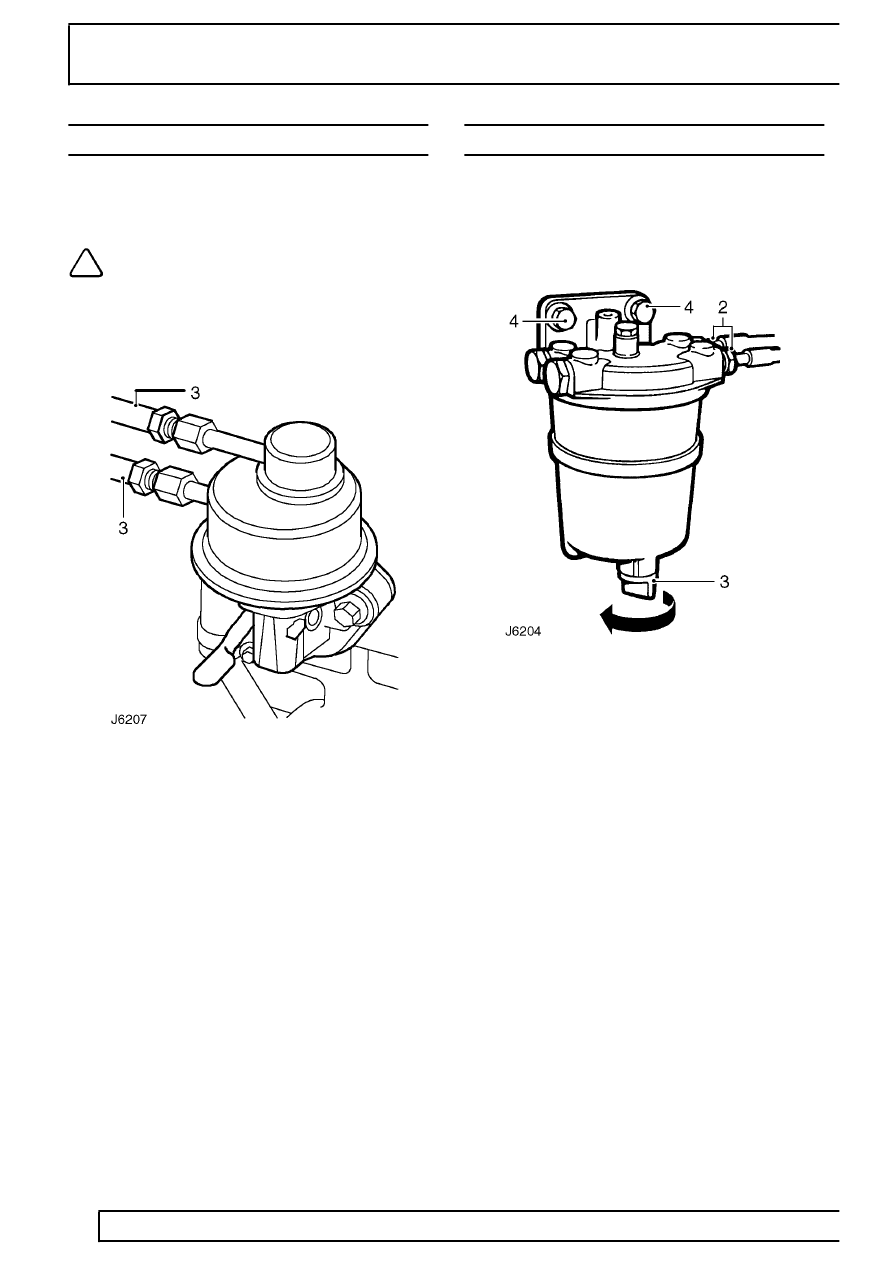

FUEL LIFT PUMP

Service repair no - 19.45.09

Remove

NOTE: Blank off pipe ends and
connections to prevent ingress of dirt.

1. Disconnect battery.
2. Remove high pressure fuel pipes, injection pump

to injectors.

3. Disconnect fuel inlet and outlet pipes from lift

pump.

4. Remove 2 bolts and withdraw lift pump and

gasket from cylinder block.

Refit

5. Clean mating faces of pump and cylinder block.
6. Fit lift pump to cylinder block with a new gasket,

ensure correct location of operating lever with
camshaft.

7. Secure with bolts. Tighten to

25 Nm (18 lbf/ft).

8. Connect inlet and outlet pipes using new nuts

and olives.

9. Refit injector pipes. Tighten union nuts to

28 Nm

(21 lbf/ft).

FUEL SEDIMENTOR

Service repair no - 19.25.01

Remove

1. Disconnect battery.

2. Disconnect inlet and outlet fuel pipes from

sedimentor.

3. Slacken drain tap and allow sedimentor to

completely drain.

4. Remove 2 bolts, washers and nuts and detach

sedimentor from chassis mounting bracket.

Refit

5. Secure sedimentor to chassis mounting with

fixing bolts.

6. Reconnect inlet and outlet fuel pipes to

sedimentor.

7. Slacken drain plug until diesel free from air

flows, then retighten plug.

8. Prime vehicle fuel system.

See Adjustment,

Priming the fuel system

9. Reconnect battery.
