HUB COMPONENTS

54

FRONT AXLE AND FINAL DRIVE

2

REPAIR

FRONT HUB ASSEMBLY

Service repair no - 60.25.01.

Remove

1. Loosen front wheel nuts, jack up vehicle and

lower onto axle stands and remove road wheel.

2. Release brake hose clips and remove brake

caliper and brake disc shield bolts. Secure to
one side.

3. Lever off dust cap.
4. Remove circlip and drive shaft shim from

driveshaft.

5. Remove 5 bolts and withdraw driving member

and joint washer.

6. Bend back lock washer tabs.
7. Remove locknut and lock washer.
8. Remove hub adjusting nut.
9. Remove spacing washer.

10. Remove hub and brake disc assembly complete

with bearings.

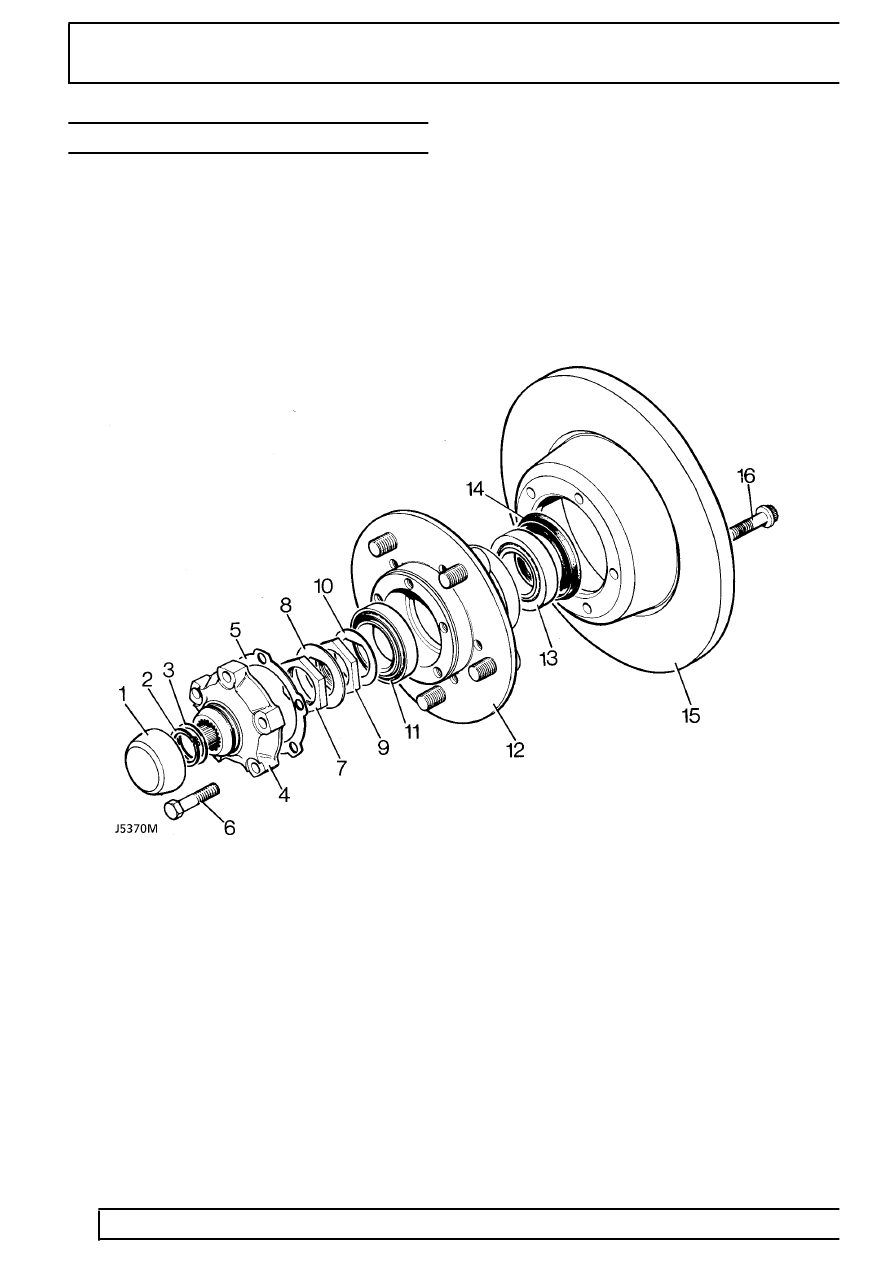

HUB COMPONENTS

1. Dust cap.
2. Drive shaft circlip.
3. Drive shaft shim.
4. Drive member.
5. Drive member joint washer.
6. Drive member retaining bolt.
7. Lock nut.
8. Lock washer.

9. Hub adjusting nut.

10. Spacing washer.
11. Outer bearing.
12. Hub.
13. Inner bearing.
14. Grease seal.
15. Brake disc
16. Disc retaining bolt.
