FRONT AXLE ASSEMBLY

FRONT AXLE AND FINAL DRIVE

1

REPAIR

REV: 09/97

FRONT AXLE ASSEMBLY

Service repair no - 54.10.01

Remove

WARNING: Remove and refit of axle
requires a further two persons to steady
axle when lowering or repositioning axle.

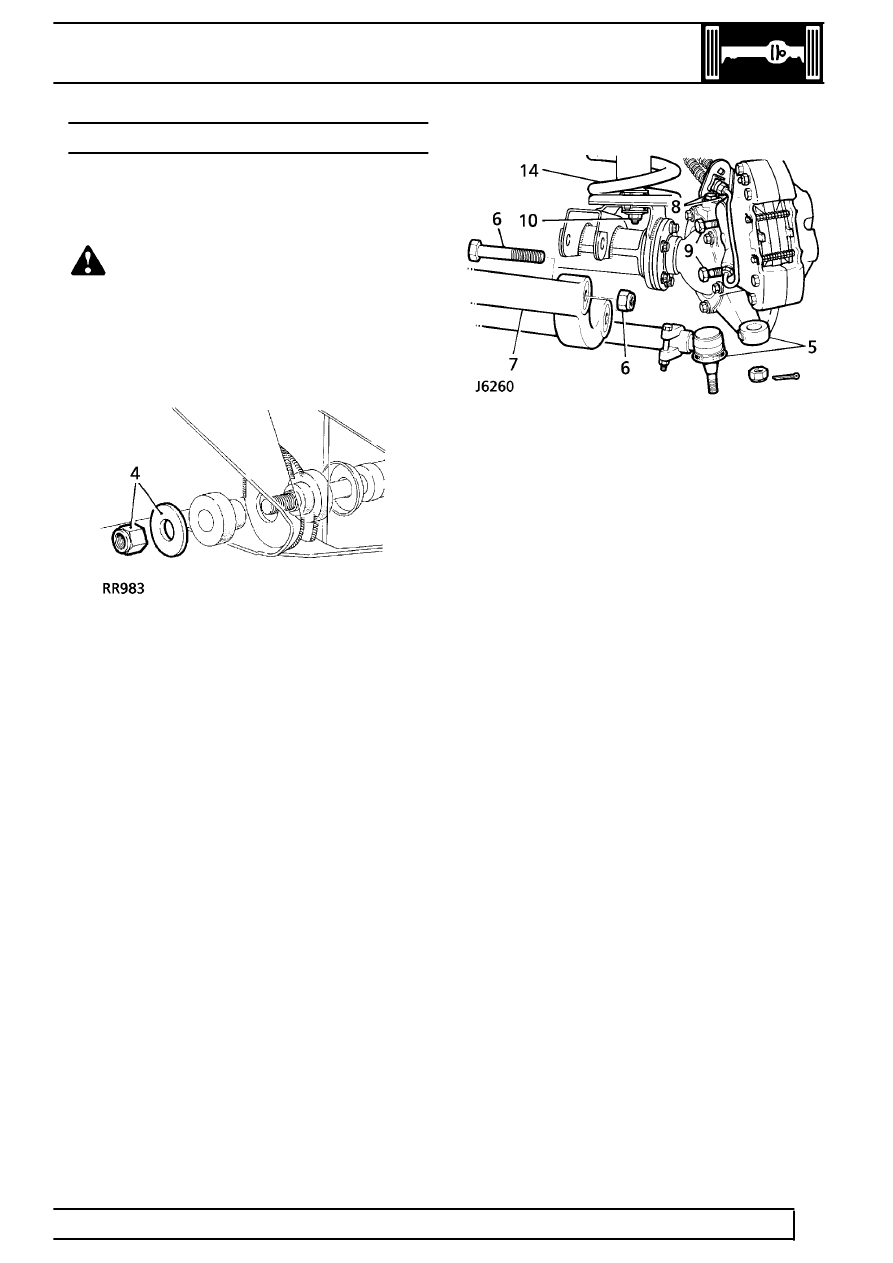

1. Support chassis front.
2. Remove road wheels.
3. Support axle weight with hydraulic jack.

4. Remove radius arms to chassis frame nuts.
5. Disconnect steering damper from track rod.

Using a extractor remove track rod links from
swivel pin arms.

6. Remove four nuts and bolts securing radius

arms to axle bracket.

7. Remove radius arms.
8. Remove bolts securing brake hose brackets .

Refit bolts to prevent oil leakage.

9. Remove bolts from brake calipers and tie to one

side.

10. Remove nuts and washers securing shock

absorbers to axle.

11. Disconnect drag link from swivel pin housing

arm.

12. Remove two nuts and bolts securing panhard

rod to axle bracket. Lift rod clear of axle.

13. Mark for reassembly drive shaft flanges.

Remove four nuts and bolts, tie propeller shaft to
one side.

14. Release axle ventilation pipe banjo and lower

axle assembly. Remove road springs.

15. Disconnect anti-roll bar link

See FRONT

SUSPENSION, Repair, Anti-roll bar ball .

16. Remove axle assembly.

Refit

17. Position axle under vehicle, supporting left side

of axle, and fit anti-roll bar links

See FRONT

SUSPENSION, Repair, Anti-roll bar links .

18. Fit propeller shaft. Tighten bolts to

47 Nm (35

lbf/ft).

19. Fit panhard rod to axle bracket. Tighten bolts to

88 Nm (65 lbf/ft).

20. Fit drag link to swivel pin arm. Tighten fixings to

40 Nm (30 lbf/ft).

21. Fit shock absorbers to axle.
22. Fit brake calipers. Tighten bolts to

82 Nm (60

lbf/ft).

23. Tighten upper swivel pin bolts to

78 Nm (58

lbf/ft).

24. Fit radius arms to axle brackets. Tighten bolts to

197 Nm (145 lbf/ft).

25. Fit steering damper to track rod.
26. Fit radius arms to chassis side member. Tighten

fixings to

197 Nm (145 lbf/ft).

27. Tighten track rod end to

40 Nm (30 lbf/ft) and fit

new split pin.

28. Remove chassis supports, fit road wheels and

tighten to correct torque:
Alloy wheels -

130 Nm (96 lbf/ft)

Steel wheels -

100 Nm (80 lbf/ft)

Heavy duty wheels -

170 Nm (125 lbf/ft)
