FAN PULLEY

26

COOLING SYSTEM

2

REPAIR

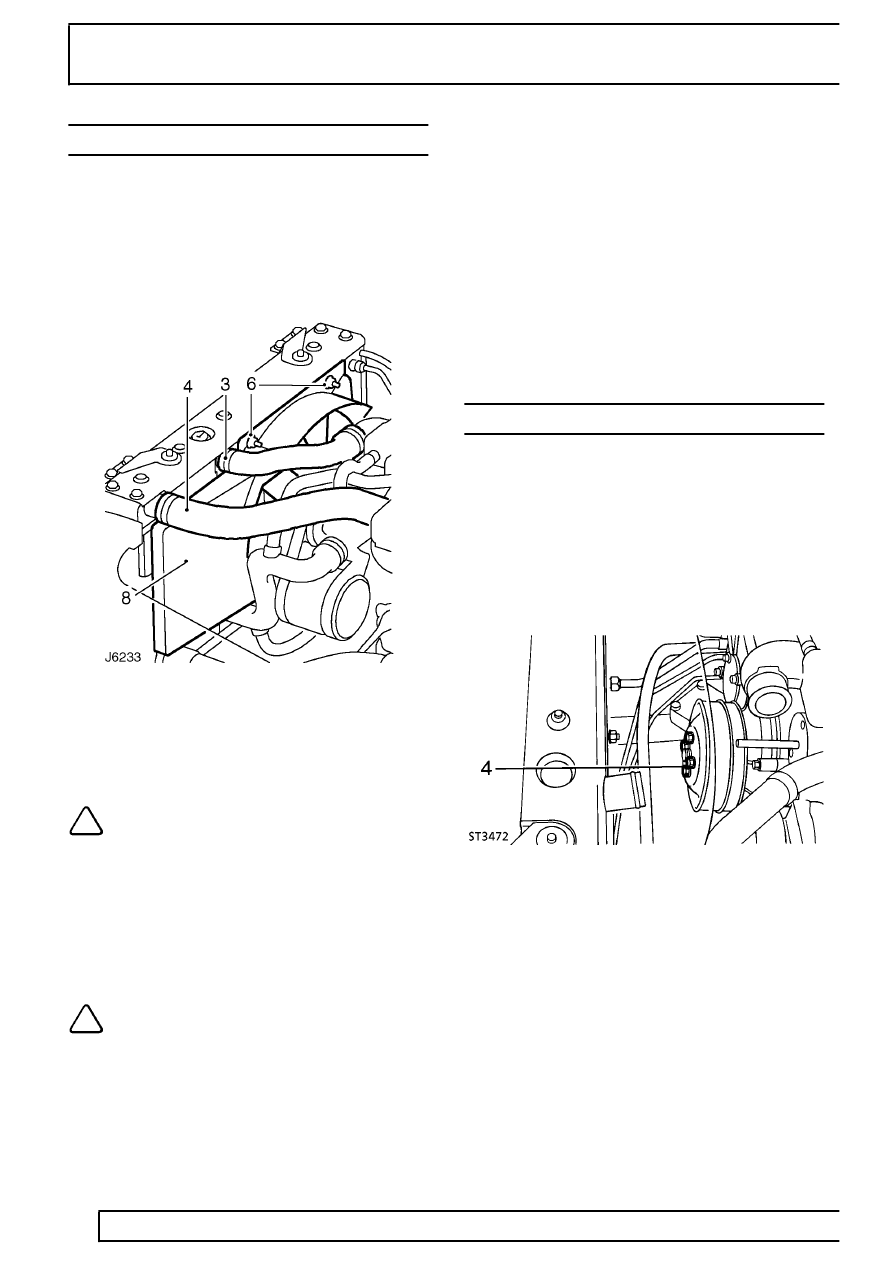

FAN COWL

Service repair no - 26.25.11

Remove

1. Disconnect battery.
2. Drain coolant.

See Adjustment, Drain and

refill cooling system.

3. Slacken retaining clips and remove radiator top

hose.

4. Slacken retaining clip and remove top hose from

intercooler.

NOTE: On vehicles fitted with EGR system,
remove complete intercooler top hose
assembly.

5. Remove viscous coupling and fan

See Viscous coupling and fan.

6. Remove 2 nuts securing top of fan cowl.
7. Release expansion tank hose from clips at base

of fan cowl.

8. Lift and remove cowl .

NOTE: On vehicles fitted with air
conditioning, it will be necessary to
remove the cowl and viscous fan unit

together to enable clearance of the compressor.

Refit

9. Position fan cowl.

10. Fit viscous fan unit.

See Viscous coupling

and fan

11. Fit expansion tank hose into fan cowl clips.
12. Secure top of fan cowl to radiator top cover.
13. Fit intercooler top hose.
14. Fit radiator top hose.
15. Refill cooling system.

See Adjustment, Drain

and refill cooling system

16. Reconnect battery.

FAN PULLEY

Service repair no - 26.25.04.

Remove

1. Disconnect battery.
2. Remove viscous fan unit.

See Viscous

coupling and fan

3. Remove drive belt.

See ELECTRICAL, Repair,

Auxiliary drive belt

4. Unscrew 4 bolts and remove pulley from adaptor

boss.

Refit

5. Fit fan pulley to adaptor boss. Tighten bolts to

25

Nm (18 lbf/ft).

6. Fit drive belt.

See ELECTRICAL, Repair,

Auxiliary drive belt

7. Fit viscous fan unit.

See Viscous coupling

and fan

8. Reconnect battery.
