REAR OUTPUT SHAFT OIL SEAL

TRANSFER BOX

OVERHAUL

15

REAR OUTPUT SHAFT OIL SEAL

Service repair no - 41.20.54/01

Remove

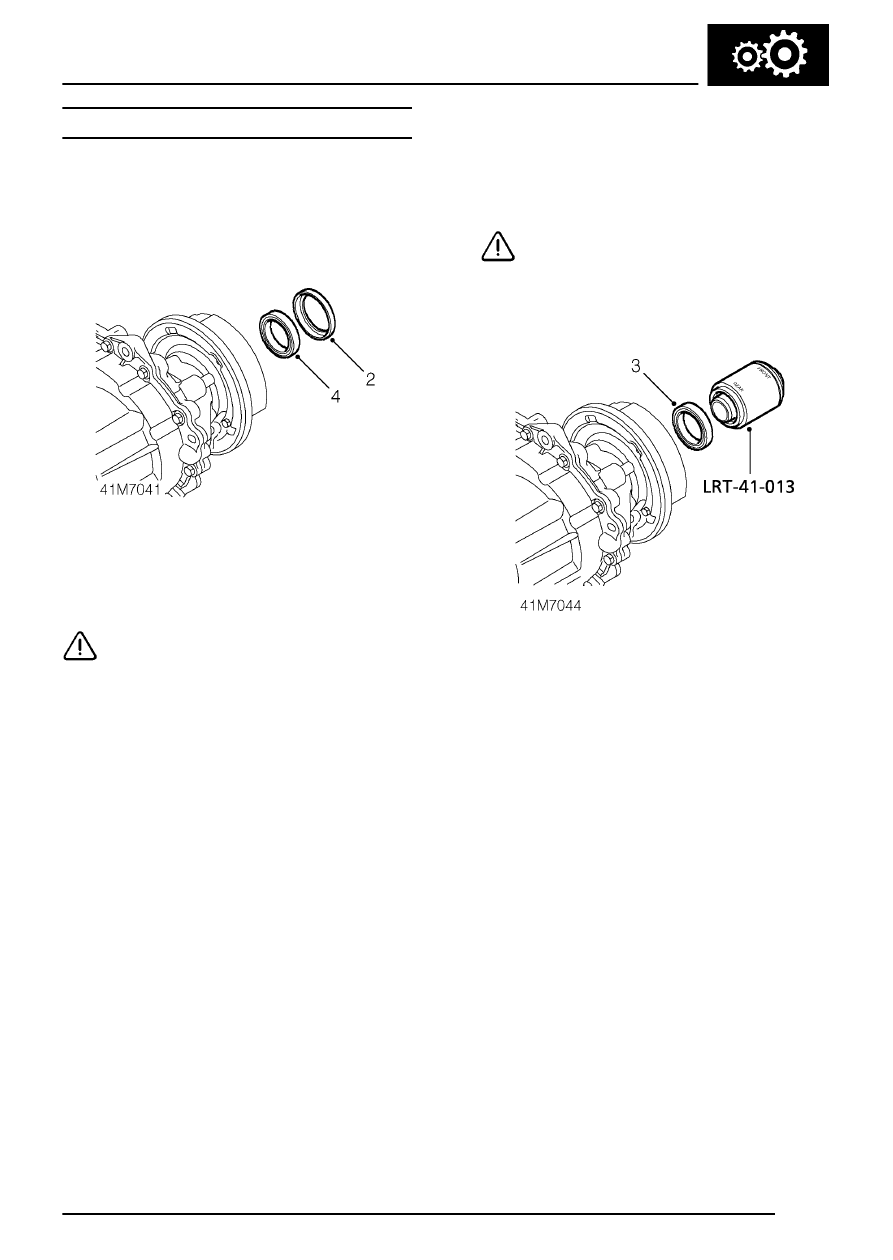

1. Remove rear output shaft drive flange.

See

this section.

2. Remove dust shroud from transfer box rear

casing.

3. Using a flat bladed screwdriver free of rough

edges, ease oil seal from rear casing.

CAUTION: Do not mark sealing surface on
rear casing.

4. Remove rear output shaft oil seal.

Refit

1. Clean sealing area of rear casing and running

surface of drive flange. Ensure all traces of
rubber are removed.

CAUTION: Do not use a metal scraper as
this may damage sealing surfaces.

2. Lubricate sealing surfaces of seal with clean

gearbox oil.

3. Using LRT-41-013 fit oil seal to transfer box

rear casing.

4. Fit dust shroud to transfer box rear casing.
5. Fit rear output shaft drive flange.

See this

section.
