GEARBOX COMPONENTS (page 2 of 3)

TRANSFER BOX

2

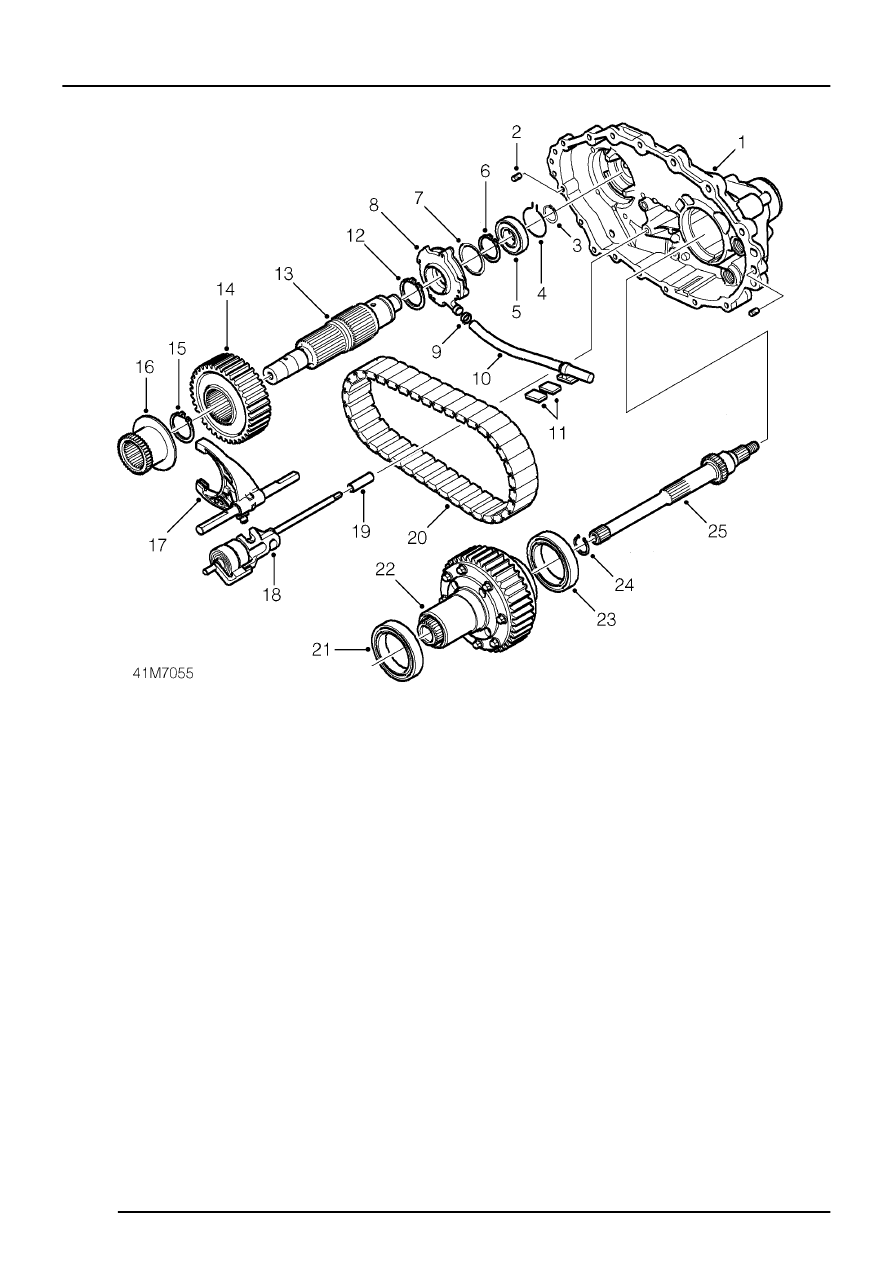

DESCRIPTION AND OPERATION

1. Rear casing - transfer box
2. Dowel - front casing to rear casing
3. Circlip - bearing retention
4. Snap ring - bearing to rear casing
5. Bearing - intermediate shaft
6. Circlip - oil pump retention
7. Shim
8. Oil pump
9. Clip - hose to pump

10. Hose and strainer
11. Magnet
12. Circlip - gear retention
13. Intermediate shaft

14. Gear
15. Circlip - gear retention
16. Reduction hub
17. Selector fork assembly
18. Interlock spool
19. Tube spacer
20. Morse chain
21. Bearing - differential
