Timing belt - remove (page 3 of 3)

ENGINE

OVERHAUL

3

All engines

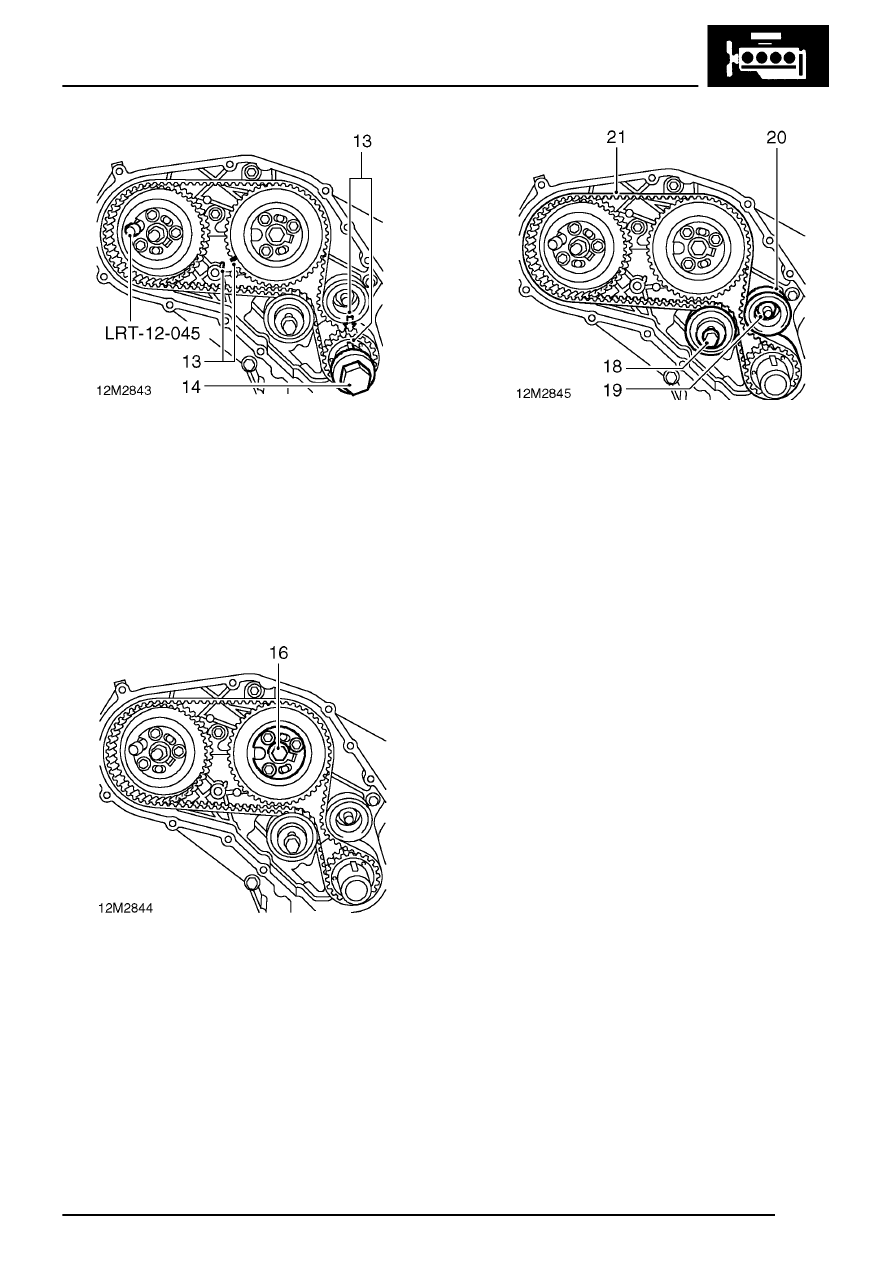

13. Check that timing mark on camshaft pulley is

aligned with mark on timing belt rear cover and
the crankshaft Woodruff key is aligned with the
arrow cast on the rear cover.

14. Remove crankshaft pulley bolt.
15. Insert timing pin LRT-12-045 into fuel injection

pump gear hub plate and injection pump hub.

16. Slacken but do not remove centre bolt securing

camshaft drive gear to camshaft.

17. If timing belt is to be refitted, mark direction of

rotation on outside surface of belt with chalk or
similar soft material.

18. Slacken but do not remove bolt securing timing

belt tensioner pulley, move pulley until tension
is removed from belt.

19. Remove nut and washer securing idler pulley.
20. Release idler pulley from timing belt, remove

pulley.

21. Release timing belt from gears, discard belt.
