Timing belt - remove (page 2 of 3)

ENGINE

2

OVERHAUL

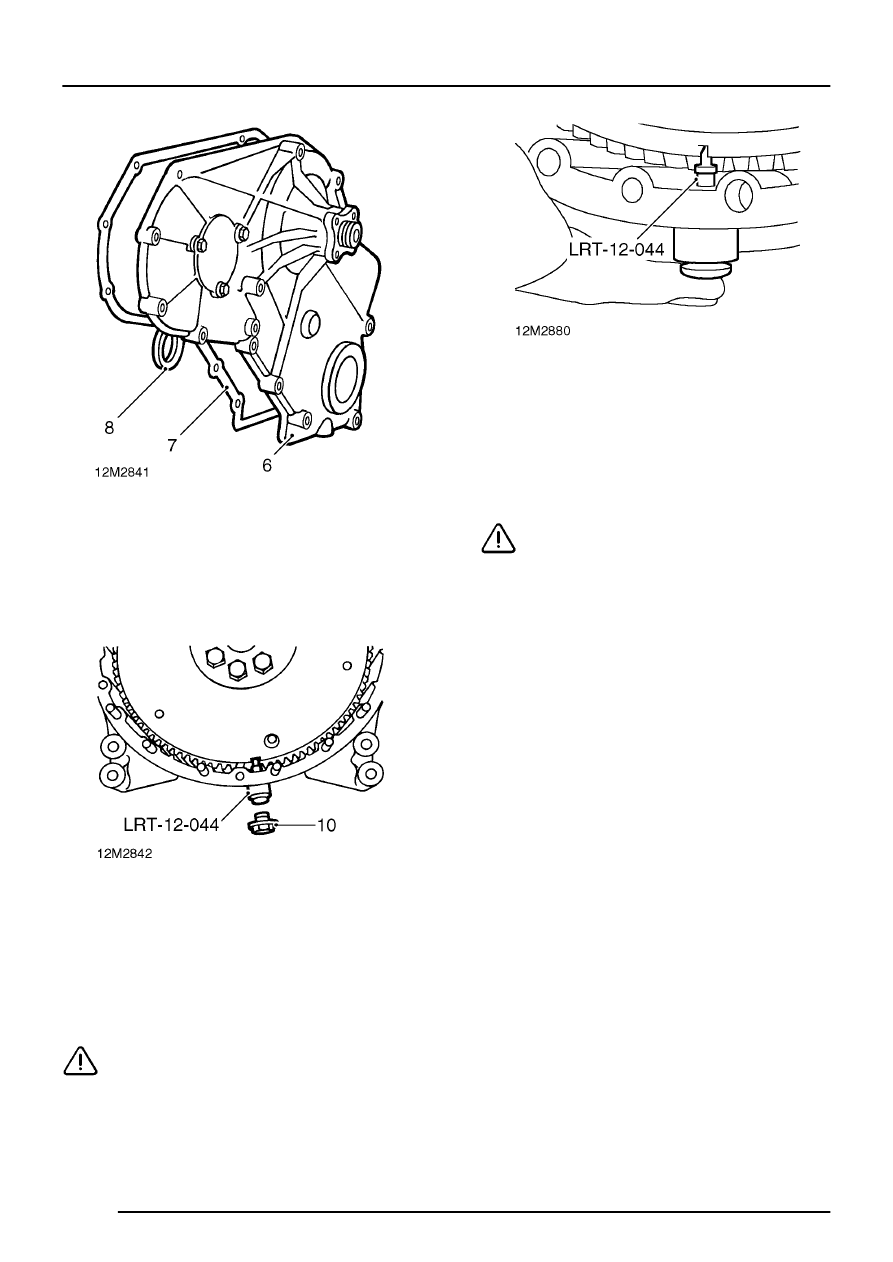

6. Remove timing belt front cover.
7. Remove and discard gasket.
8. Remove and discard crankshaft front oil seal

from timing belt front cover.

9. Temporarily fit crankshaft pulley bolt to

crankshaft.

Manual gearbox

10. Remove plug from bottom of flywheel housing.
11. Rotate crankshaft clockwise using crankshaft

pulley bolt until tool LRT-12-044 can be
located in slot in flywheel.

CAUTION: Do not rotate crankshaft
anti-clockwise and do not use camshaft or
fuel injection pump gear bolts to rotate

crankshaft.

Automatic gearbox

12. Rotate crankshaft clockwise using crankshaft

pulley bolt until tool LRT-12-044 can be
inserted through hole in engine plate and into
slot in drive plate.

CAUTION: Do not rotate crankshaft
anti-clockwise and do not use camshaft or
fuel injection pump gear bolts to rotate

crankshaft.
