Timing belt - remove

ENGINE

OVERHAUL

1

TIMING BELT, TENSIONER AND GEARS

Timing belt - remove

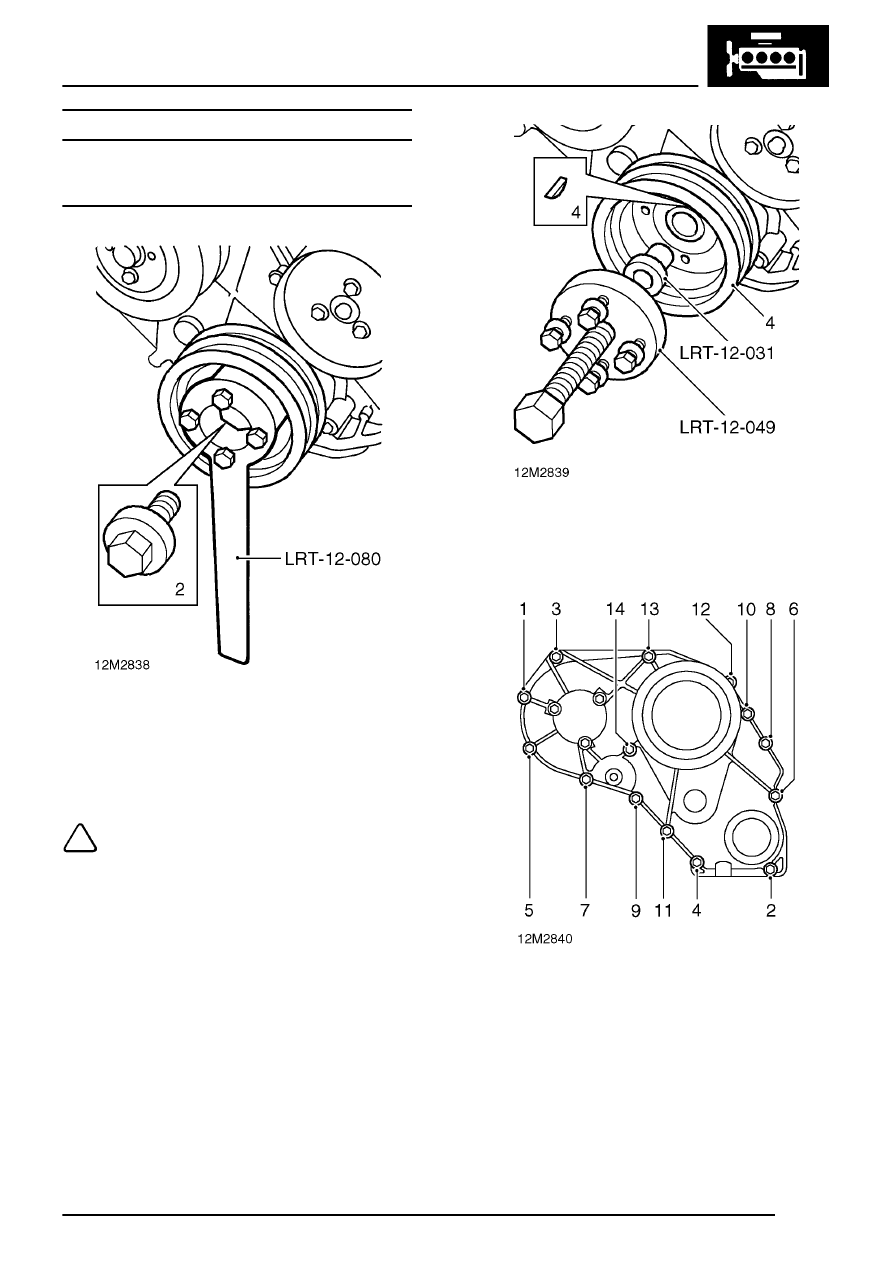

1. Position tool LRT-12-080 to crankshaft pulley,

retain with 4 bolts.

2. Restrain crankshaft using tool LRT-12-080

and remove crankshaft pulley flange head bolt.

NOTE: Bolt and washer fitted to early
engines.

3. Remove tool LRT-12-080 .

4. Position tool LRT-12-049 and thrust button,

part of tool LRT-12-031 to crankshaft pulley,
remove pulley, recover Woodruff key.

5. Using sequence shown, progressively slacken

then remove 14 bolts securing timing belt front
cover.
