Crankshaft rear oil seal - remove

ENGINE

OVERHAUL

55

CRANKSHAFT, CAMSHAFT, PISTONS AND
CYLINDER BLOCK

1. Remove timing belt rear cover.
2. Remove flywheel/drive plate housing.
3. Remove fuel lift pump.
4. Remove cylinder head.
5. Remove sump, oil pick-up and drain pipes.
6. Remove oil filter head.
7. Remove brake servo vacuum pump.

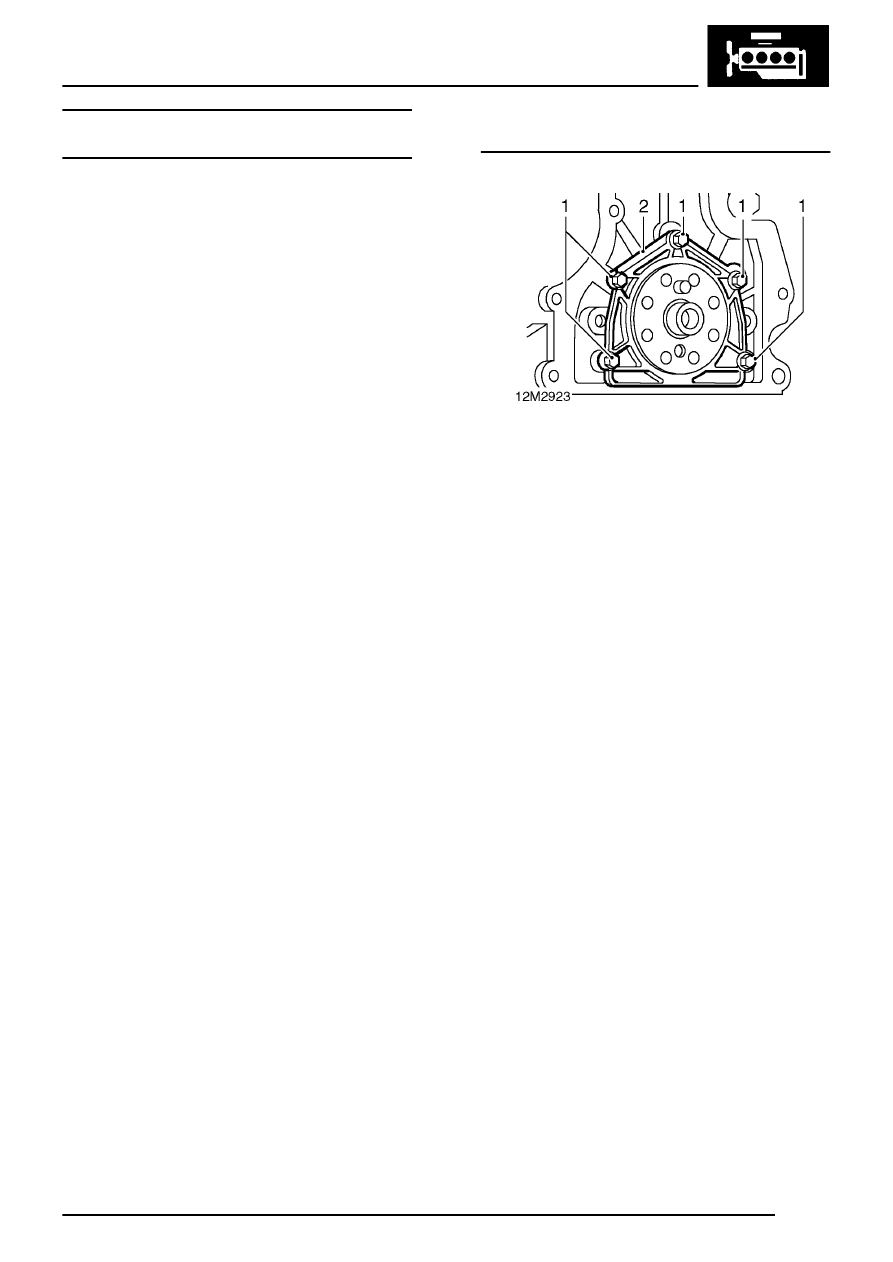

Crankshaft rear oil seal - remove

1. Remove 5 bolts securing rear oil seal housing

to cylinder block.

2. Remove and discard oil seal and housing.
3.

Early engines: Remove and discard ’O’ ring.

4. Remove and discard gasket.
