Timing gears - refit (page 2 of 2)

ENGINE

20

OVERHAUL

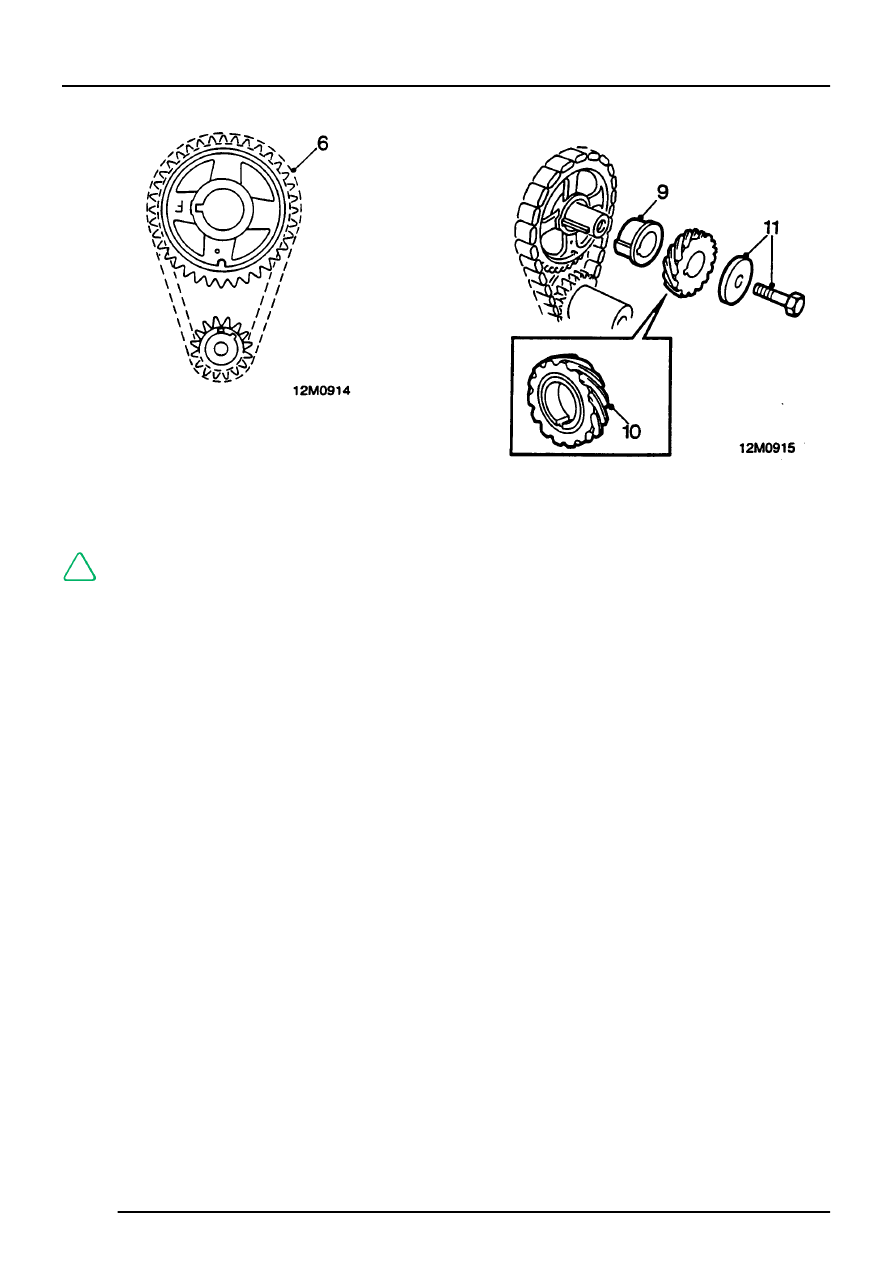

6. Position timing gears on work surface with

timing marks upwards and aligned.

7. Fit timing chain around gears, keeping timing

marks aligned.

8. Fit gear and chain assembly.

NOTE: Timing marks and ’F’ mark on
camshaft gear must be facing forwards.

9. Fit spacer to camshaft with flange facing

forwards.

10. Fit distributor drive gear - if fitted to camshaft

with grooved face towards camshaft gear.

11. Fit camshaft gear bolt and washer, restrain

camshaft gear and tighten bolt to 50 Nm (37
lbf.ft).
