Timing cover - refit - engine numbers with suffix B (page 2 of 2)

ENGINE

22

OVERHAUL

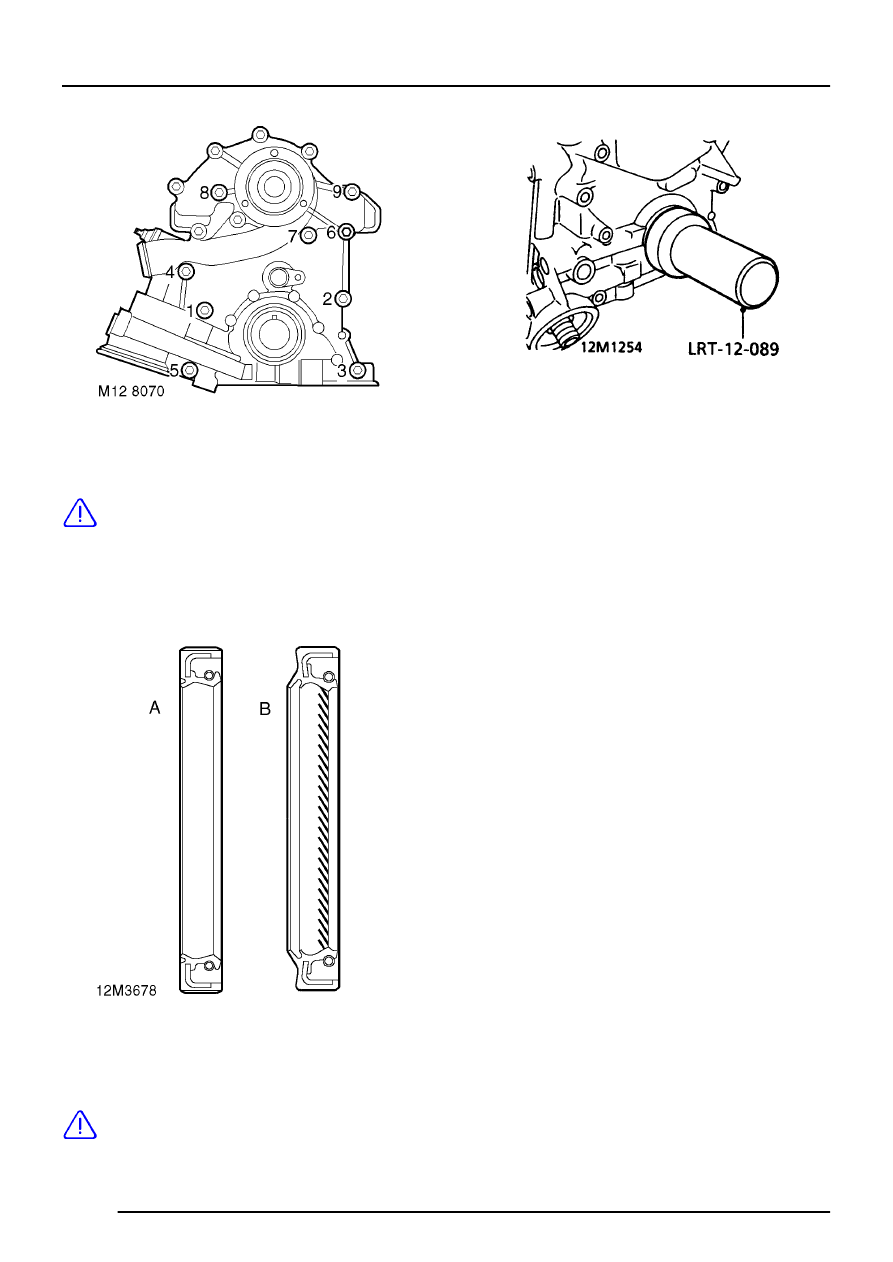

11. Fit timing cover bolts and using sequence

shown,tighten to 22 Nm (16 lbf.ft).

CAUTION: Ensure CMP sensor multiplug
bracket - if fitted is secured by bolt. Do not
fit coolant pump bolts at this stage.

12. Remove tool LRT-12-090.
13. Fit oil pick-up pipe bolts and tighten to 10 Nm

(8 lbf.ft).

A- Early type seal
B- Later type seal - use as replacement for all
engines

CAUTION: Replacement oil seal is
pre-greased, DO NOT use any additional
lubricant.

14. Fit timing cover oil seal using tool LRT-12-089.
15. Fit sump.
16. Fit crankshaft pulley, fit bolt and spacer

washer.

17. Using tool LRT-12-080 to restrain crankshaft,

tighten bolt to 270 Nm (200 lbf.ft).

18. Remove tool LRT-12-080.
