Rocker shafts - assembling

ENGINE

OVERHAUL

3

Rocker shafts - assembling

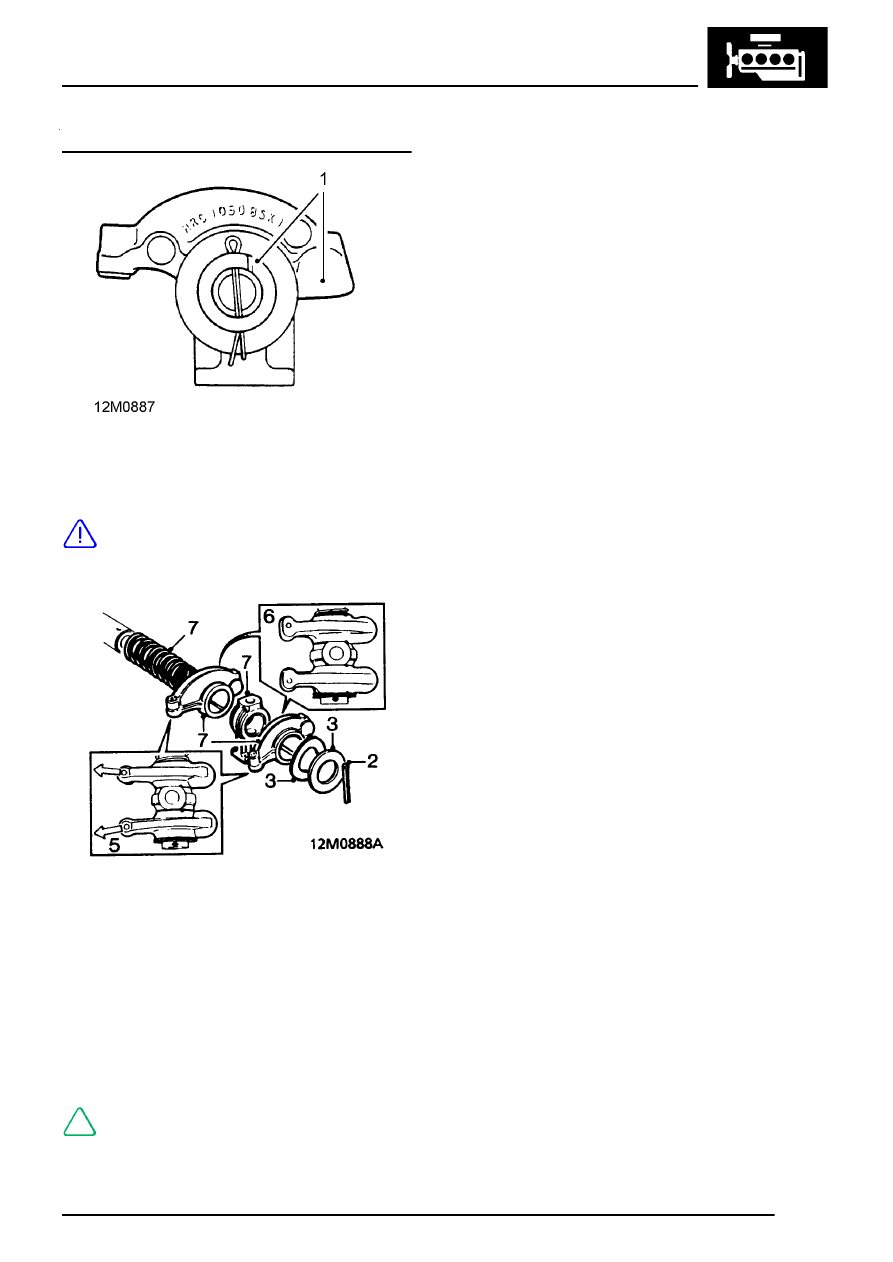

1. Assemble rocker shafts with identification

groove at one o’clock position with push rod
end of rocker arm to the right.

CAUTION: If rocker shafts are incorrectly
assembled and fitted to engine, oil supply
to rocker arms will be restricted.

2. Fit new split pin to one end of rocker shaft.
3. Fit plain washer and wave washer.
4. Lubricate rocker arm bushes with clean engine

oil.

5. Early type rocker arms are angled, and must

be fitted with the valve end of the rocker arms
angled away from each other as illustrated.

6. On later type rocker arms the valve end is

offset and must be fitted as illustrated.

NOTE: Early and late rocker arms are
interchangeable provided the complete set
is changed.

7. Assemble rocker arms, brackets and springs to

rocker shaft.

8. Compress springs, fit wave washer, plain

washer and secure with new split pin.
