Oil pressure by-pass valve - remove

ENGINE

28

OVERHAUL

OIL PUMP - ENGINE NUMBERS WITH SUFFIX B

CAUTION: Overhaul procedures for the oil
pump, oil pressure by-pass valve and oil
pressure relief valve are limited to carrying

out dimensional checks. In the event of wear or
damage being found, a replacement timing cover
assembly must be fitted.

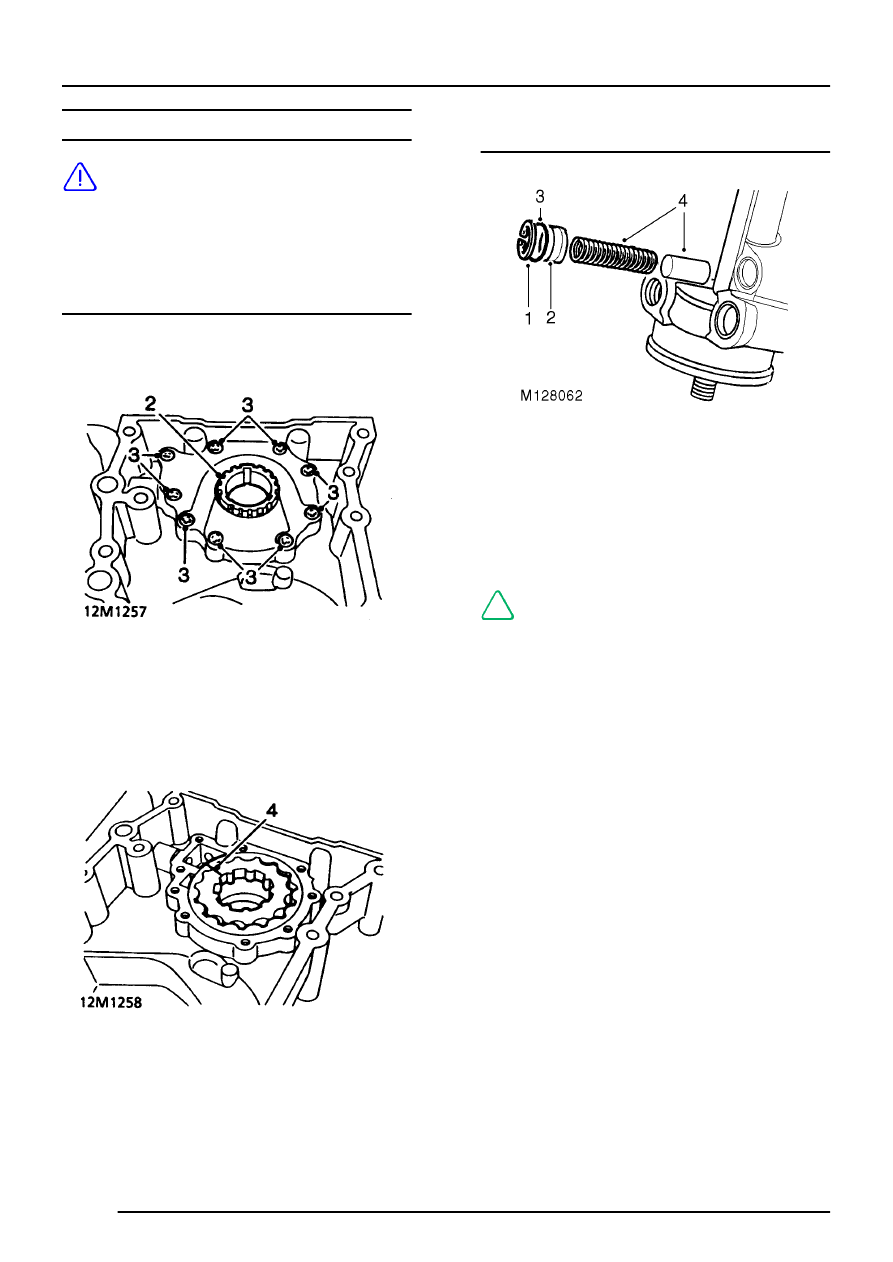

Oil pump - remove

1. Remove timing cover.

2. Remove oil pump drive gear.
3. Remove screws and bolt - if fitted securing

cover plate, remove plate.

4. Make suitable alignment marks on inner and

outer rotors, remove rotors.

Oil pressure by-pass valve - remove

1. Remove circlip.
2. Remove by-pass valve plug.
3. Remove and discard ’O’ ring from plug.
4. Remove by-pass valve spring and plunger.
5. Check plunger and bore of by-pass valve in oil

pump body for scoring and corrosion.

NOTE: Light corrosion may be removed
using grade 600 emery cloth soaked in oil.
