Big-end bearings - remove

ENGINE

OVERHAUL

47

CRANKSHAFT, MAIN AND BIG-END BEARINGS

Big-end bearings - remove

1. Remove timing chain and gears.

NOTE: Oil strainer fitted to engines
without suffix B to the serial number
illustrated.

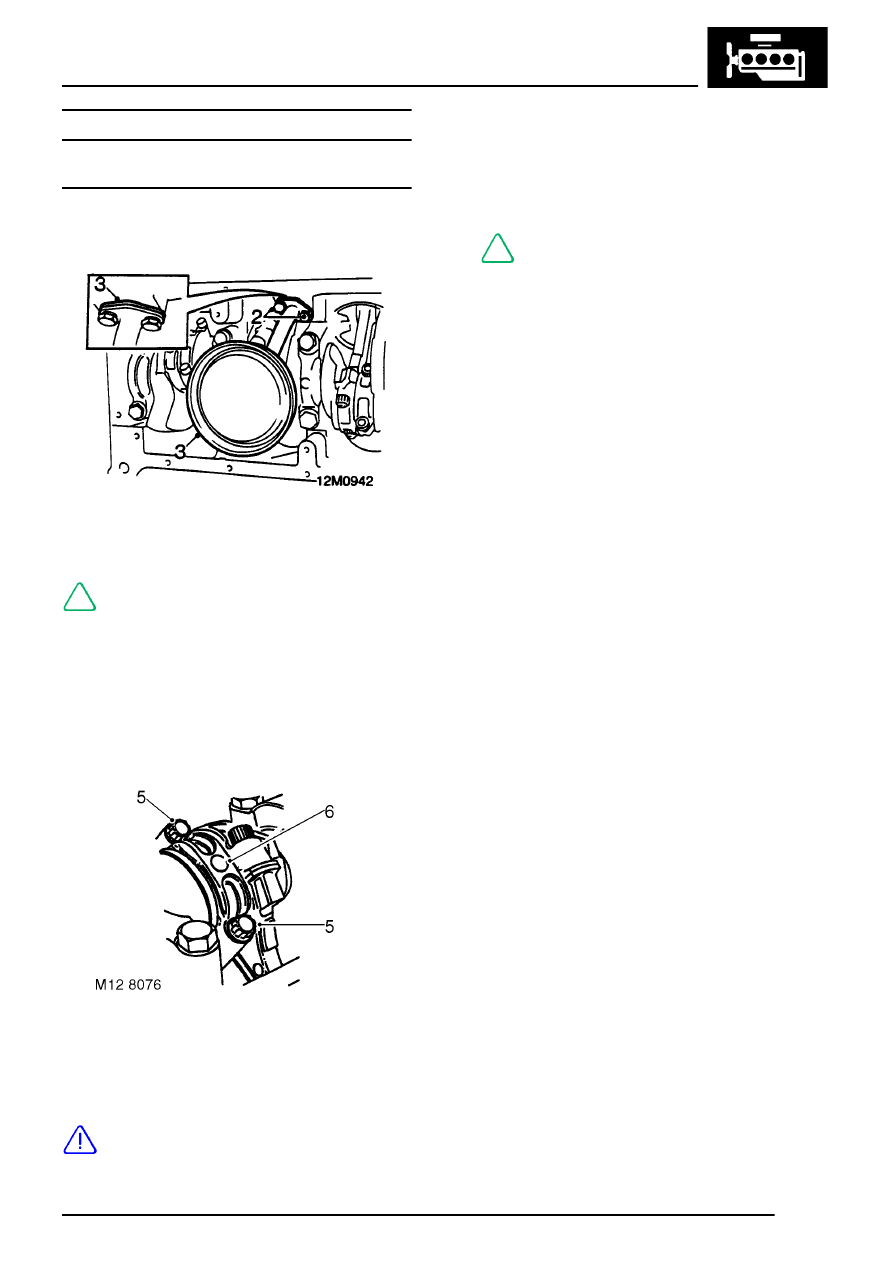

2. Remove 2 bolts or nut on engines with suffix B

to the serial number securing oil strainer.

3. Remove strainer, remove and discard gasket -

if fitted.

4. Suitably identify bearing caps to their

respective connecting rods.

5. Remove 2 nuts/bolts securing each bearing

cap.

6. Remove bearing cap, remove and discard

bearing shell.

CAUTION: Keep bearing caps and
nuts/bolts in their fitted order.

7. Bolts fitted in connecting rods: Fit a length of

plastic tubing over each connecting rod bolt.

8. Push each piston up its respective bore,

remove and discard shells from connecting
rods.

NOTE: Big-end bearing shells must be
replaced whenever they are removed.
