Sump - refit (page 3 of 3)

ENGINE

OVERHAUL

23

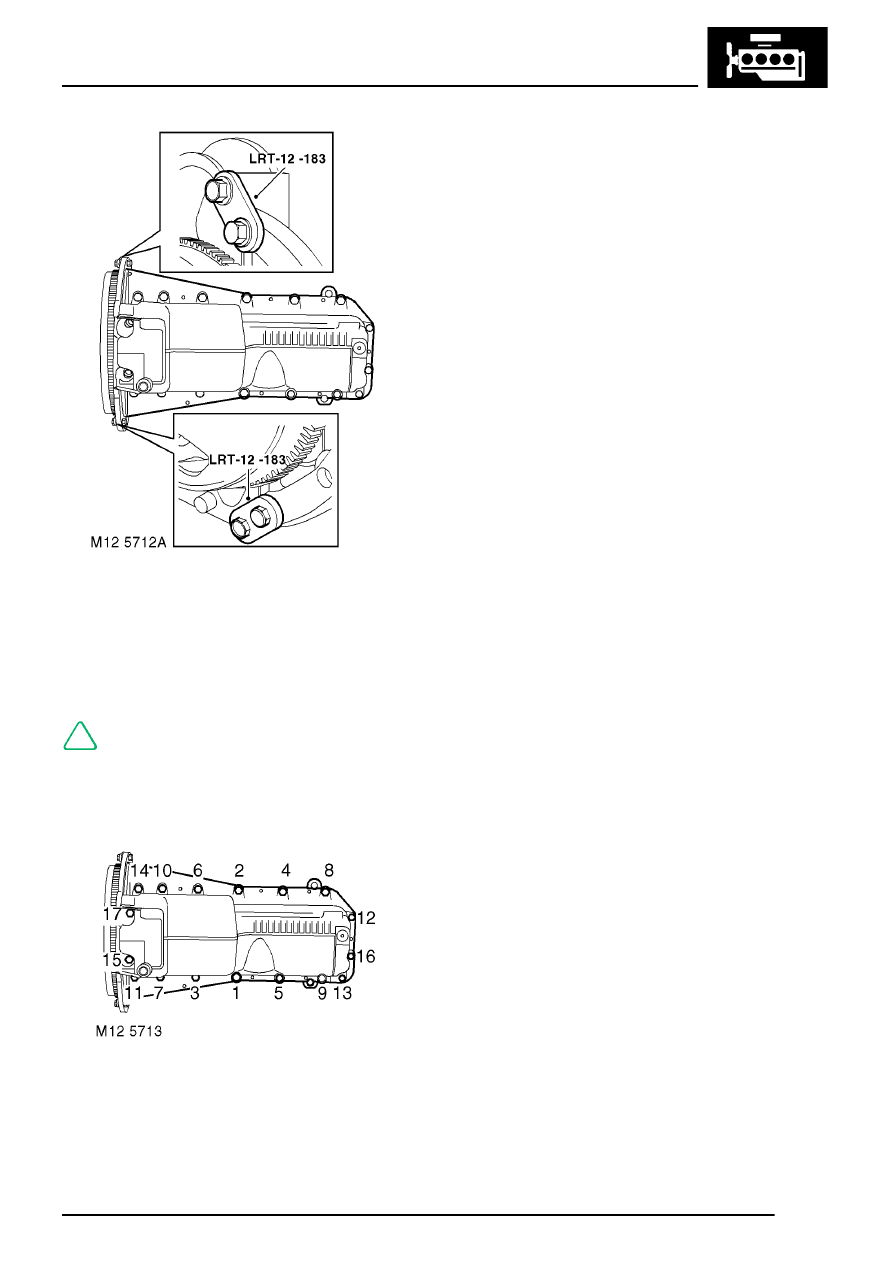

5. Noting that the two parts of the tool are

’handed’, fit tool LRT-12-183 to the engine
backplate using slave bolts.

6. Secure the tool to the sump using the bolts

which are part of the tool.

NOTE: The holes in the tool are larger than
the diameter of the bolts in order to allow
the sump to move as the sump bolts are

tightened.

7. Fit sump bolts and using the sequence shown

tighten to 22 Nm (16 lbf.ft).

8. Remove tool LRT-12-183 .

9. Fit sump drain plug and sealing washer, tighten

drain plug to 24 Nm (18 lbf.ft).

10. Fit dipstick.
