Cylinder head - refit

ENGINE

14

OVERHAUL

Cylinder head - refit

1. Clean cylinder block and cylinder head faces

using suitable gasket removal spray and a
plastic scraper.

2. Ensure that bolt holes in cylinder block are

clean and dry.

CAUTION: Do not use metal scraper or
machined surfaces may be damaged.

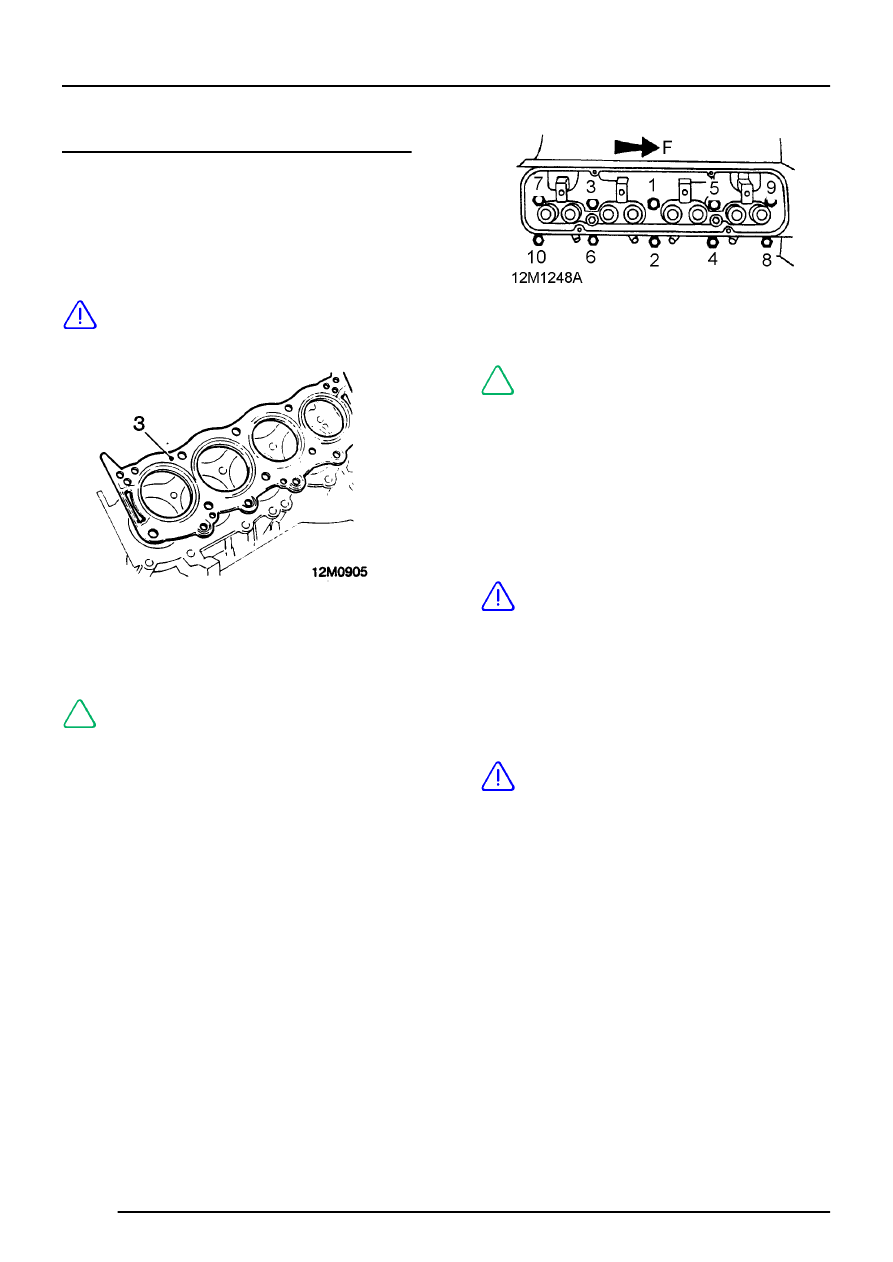

3. Fit cylinder head gasket with the word ’TOP’

uppermost.

NOTE: Gasket must be fitted dry.

4. Carefully fit cylinder head and locate on

dowels.

5. Lightly oil threads of new cylinder head bolts.

NOTE: RH cylinder head illustrated.

6. Fit new cylinder head bolts:

Long bolts: 1, 3 and 5
Short bolts: 2, 4, 6, 7, 8, 9 and 10

7. Using sequence shown, tighten cylinder head

bolts to:
Stage 1 - 20 Nm (15 lbf.ft)
Stage 2 - 90 degrees
Stage 3 - Further 90 degrees

CAUTION: Do not tighten bolts 180

°

in one

operation.

Engines fitted with secondary air injection (SAI)

8. Fit new secondary air injection adapters and

using a suitable hexagonal drive bit, tighten to
33 Nm (24 lbf.ft).

CAUTION: Do not use air tools to tighten
adapters.

All engines

9. Fit rocker shaft assembly.

10. Repeat above procedures for remaining

cylinder head.
