Cylinder head - inspection

ENGINE

6

OVERHAUL

Cylinder head - inspection

1. Clean all traces of gasket material from

cylinder head using a plastic scraper.

2. Check core plugs for signs of leakage and

corrosion, replace as necessary. Apply sealant,
Part number STC 50552 to threads of threaded
core plugs.

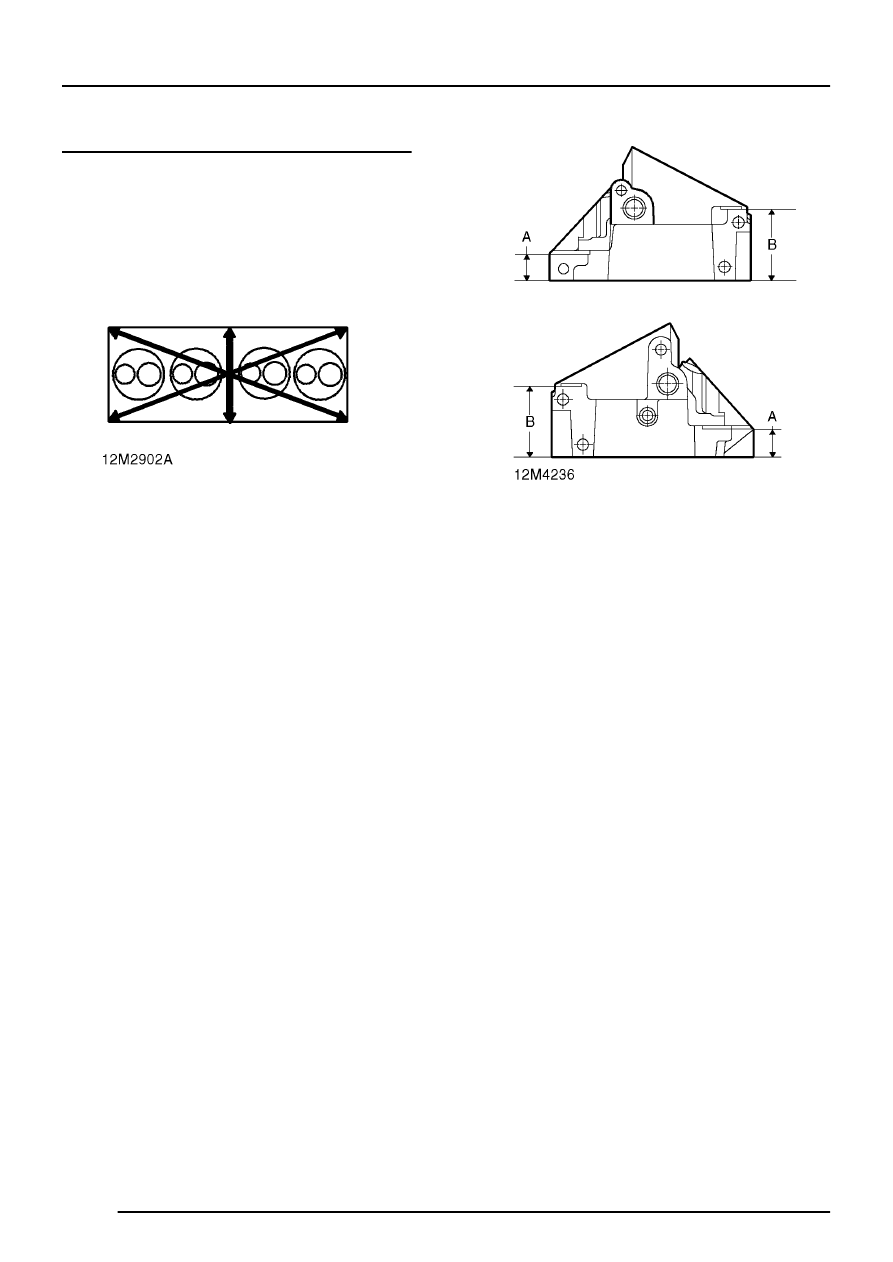

3. Check gasket face of each cylinder head for

warping, across centre and from corner to
corner.
Maximum warp = 0.05 mm (0.002 in)

4. Check cylinder head height at each end of

cylinder head:
A= 22.94 mm (0.903 in) - New
B= 62.56 mm (2.463 in) - New

5. Cylinder heads may be refaced:

Reface limit = 0.50 mm (0.02 in) from new
dimension
