MEMORY SEAT - HARNESS LAYOUT

ELECTRICAL

35

REPAIR

MEMORY SEAT - HARNESS LAYOUT

WARNING: To prevent damage to wiring
under driver’s seat and subsequent failure,
the wiring must be installed as shown in

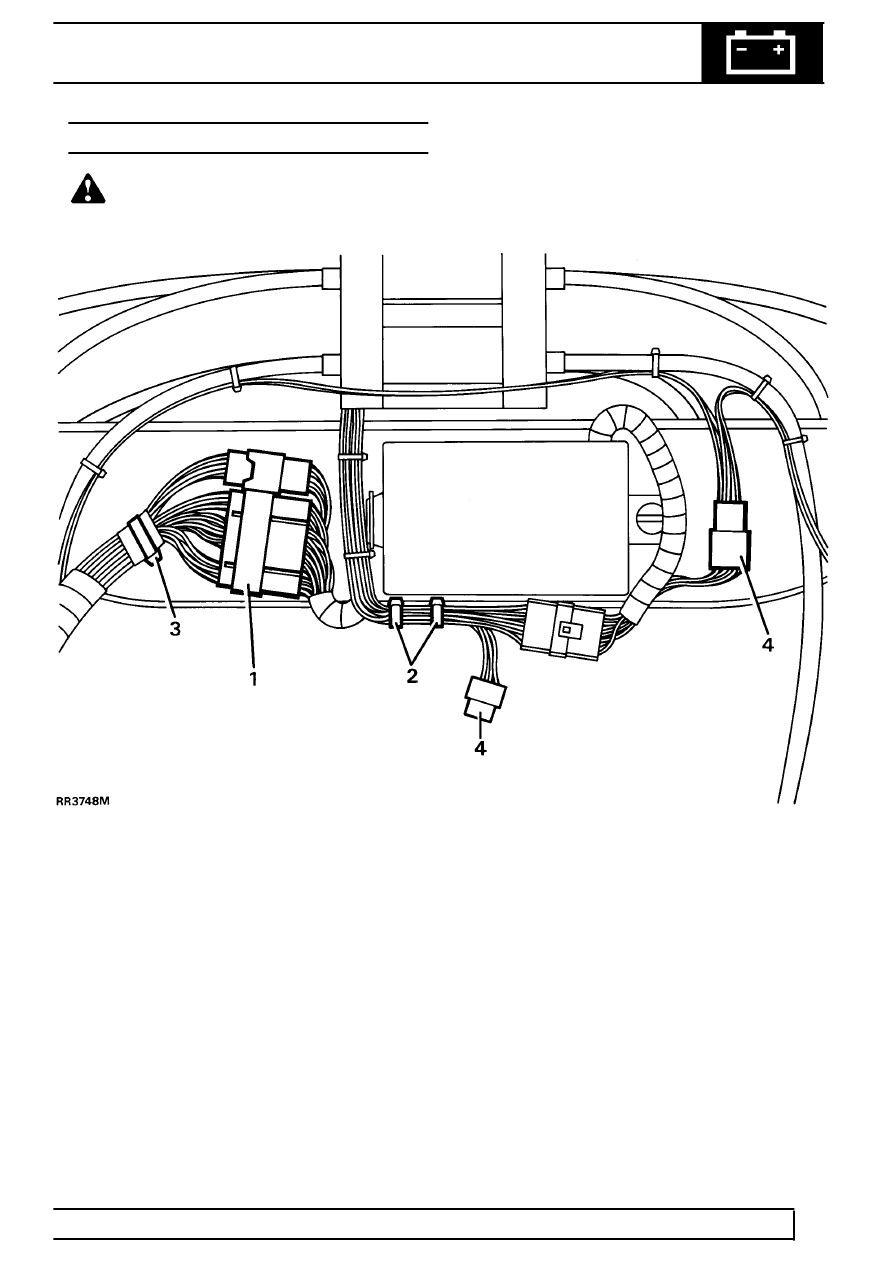

RR3748M

1. ECU link harness connector has retaining clip to

seat base.

2. Link harness has two cable ties to seat motor

harness, one of which is secured to seat base.

3. Main harness has P-clip securing it to seat base.
4. Sensor connector to link harness has retaining

clip to seat base.
